Aula 01 — Introdução ao OpenGL com Python

Objetivos

Ao final desta aula você deve ser capaz de:

• Descrever o papel da computação gráfica e as etapas do pipeline gráfico que transforma vértices em pixels.
• Explicar a jornada de um vértice pelos espaços de coordenadas (objeto → mundo → olho → recorte → NDC → tela) e o papel da coordenada homogênea w.
• Nomear e escolher a primitiva gráfica adequada do modo imediato (GL_POINTS, GL_LINES, GL_TRIANGLES, GL_QUADS etc.) para cada situação.
• Explicar o que é um contexto OpenGL e como criá-lo dentro de um QOpenGLWidget (PySide6).
• Identificar os três métodos do ciclo de vida de um widget OpenGL: initializeGL, resizeGL e paintGL.
• Diferenciar a projeção ortográfica (gluOrtho2D) da projeção em perspectiva (gluPerspective), incluindo o papel de cada parâmetro do frustum.
• Justificar a necessidade do teste de profundidade (depth buffer) e das normais para a iluminação em cenas 3D.
• Executar, ler linha a linha e modificar dois programas mínimos — um 2D e um 3D — no pipeline fixed-function.

---

Conteúdo

O que é Computação Gráfica?

Computação gráfica é a área que estuda a síntese de imagens a partir de descrições matemáticas de uma cena — geometria (pontos, retas, polígonos), cores, câmeras e luzes. O objetivo é responder à pergunta: dada uma cena descrita por números, que cor deve ter cada pixel da tela?

OpenGL (Open Graphics Library) é uma API padronizada para desenhar gráficos 2D e 3D acelerados por hardware (GPU). Ela não é uma biblioteca de janelas — apenas desenha dentro de um contexto que alguém precisa criar. Por isso a combinamos com um toolkit de interface: aqui usamos Qt através do PySide6, cujo QOpenGLWidget fornece o contexto pronto.

Fixed-function vs. shaders

Vamos usar o pipeline fixed-function do OpenGL (versão 2.1, perfil de compatibilidade): comandos como glBegin/glEnd, glVertex, glColor e a iluminação embutida (GL_LIGHTING). É didático — cada passo é explícito e fácil de ler. O OpenGL moderno (3.3+) substitui tudo isso por shaders escritos em GLSL, que veremos mais adiante. Começar pelo fixed-function torna os conceitos (projeção, câmera, iluminação) visíveis antes de introduzir a programação da GPU.

---

O Pipeline Gráfico

Desenhar uma cena é uma sequência de transformações — o pipeline gráfico. De forma simplificada:

O pipeline gráfico do fixed-function. Cada seta é uma transformação; os dois primeiros passos são as matrizes que esta aula configura.

Dois estágios de matrizes importam nesta aula:

Matriz	Comando p/ selecionar	Papel
GL_MODELVIEW	glMatrixMode(GL_MODELVIEW)	Posiciona os objetos e a câmera no mundo (transformações e gluLookAt)
GL_PROJECTION	glMatrixMode(GL_PROJECTION)	Define como o volume 3D é projetado no plano 2D (orto ou perspectiva)

O viewport (glViewport) mapeia o resultado projetado para a área da janela, em pixels. A seguir, detalhamos essa jornada — de onde o vértice "nasce" até o pixel final.

---

Da Coordenada do Objeto ao Pixel: Espaços de Coordenadas

Cada vértice que você escreve no código (ex.: glVertex3f(1, 1, 1)) passa por uma sequência de sistemas de coordenadas até virar um pixel colorido na tela. Entender essa jornada é a base para tudo que vem depois — transformações, câmera e projeção.

Espaço	Também chamado	O que leva até aqui	Papel
Objeto	local / model space	— (é onde o vértice nasce)	Coordenadas relativas ao próprio objeto (ex.: cubo centrado na origem)
Mundo	world space	Transformações de modelo (translação, rotação, escala)	Posiciona o objeto na cena, em relação a uma origem comum
Olho	eye / view space	gluLookAt (parte da matriz GL_MODELVIEW)	Reescreve a cena do ponto de vista da câmera — a câmera passa a ser a origem
Recorte	clip space	Matriz GL_PROJECTION (gluOrtho2D / gluPerspective)	Define o volume visível (a view frustum); o que sai fora é descartado
NDC	normalized device coordinates	Divisão por w (perspective divide)	Cubo canônico de -1 a 1 em X, Y e Z, independente de resolução
Tela	window / screen space	glViewport	Mapeia o cubo -1..1 para os pixels reais da janela

No código fixed-function, você não vê a divisão por w acontecer — ela é feita automaticamente pela GPU, entre a etapa de GL_PROJECTION e o glViewport. Mas é útil saber que ela existe: é justamente esse mecanismo que faz objetos distantes parecerem menores na projeção em perspectiva (Exemplo 2).

Por que "homogêneas"?

O OpenGL representa cada vértice internamente como um vetor de 4 componentes (x, y, z, w), não 3. Quando você chama glVertex3f(x, y, z), o OpenGL completa automaticamente w = 1. Essa quarta coordenada — a coordenada homogênea — é o que permite representar translação, rotação e projeção todas como multiplicação de matriz 4×4, de forma uniforme. Sem ela, translação exigiria um tipo de operação (soma) diferente das demais (multiplicação), complicando o pipeline. Vamos aprofundar coordenadas homogêneas e matrizes de transformação nas próximas aulas.

---

Cores e Primitivas Gráficas: o Modo Imediato

Antes de ler o código dos exemplos, vale conhecer duas peças que aparecem em toda cena fixed-function: como se define uma cor e como se declara o que desenhar a partir de um conjunto de vértices.

Cor. O OpenGL representa cor como três (ou quatro) componentes de ponto flutuante entre 0.0 e 1.0 — não de 0 a 255 como em imagens. glColor3f(0.95, 0.30, 0.30) é um vermelho quase puro; glClearColor(0.10, 0.11, 0.13, 1.0) é um cinza-azulado quase preto, com o quarto valor (alfa, opacidade) em 1.0 — totalmente opaco.

Primitivas. Todo desenho no modo imediato acontece entre um glBegin(<tipo>) e um glEnd(). O <tipo> diz à GPU como agrupar os vértices enviados entre essas duas chamadas:

Primitiva	Como agrupa os vértices	Uso típico
GL_POINTS	Cada vértice é um ponto isolado	Nuvens de pontos, estrelas
GL_LINES	Pares de vértices viram segmentos independentes	Eixos, wireframes soltos
GL_LINE_STRIP	Vértices conectados em sequência (linha aberta)	Trajetórias, gráficos
GL_LINE_LOOP	Como LINE_STRIP, mas fecha o último vértice no primeiro	Contornos poligonais
GL_TRIANGLES	Trios de vértices viram triângulos independentes	Malhas gerais (usado no Exemplo 1)
GL_TRIANGLE_STRIP	Cada novo vértice forma um triângulo com os dois anteriores	Malhas contínuas, mais eficiente
GL_TRIANGLE_FAN	Todos os triângulos compartilham o primeiro vértice	Formas em leque, círculos
GL_QUADS	Quartetos de vértices viram quadriláteros	Faces planas (usado no Exemplo 2 — cubo)
GL_POLYGON	Todos os vértices formam um único polígono convexo	Formas com N lados

GL_QUADS e o OpenGL moderno

GL_QUADS e GL_POLYGON existem apenas no pipeline fixed-function (removidos no core profile 3.2+, onde tudo vira triângulo). Isso não é um problema aqui — é justamente por isso que esta aula usa a versão de compatibilidade (2.1) — mas vale saber que, em OpenGL moderno, um quadrado é sempre desenhado como dois triângulos.

---

O Ciclo de Vida de um QOpenGLWidget

Todo widget OpenGL implementa três métodos, chamados pelo Qt nos momentos certos:

Método	Quando é chamado	Responsabilidade
initializeGL()	uma vez, ao criar o contexto	Estado inicial: cor de fundo, glEnable(...) de recursos
resizeGL(w, h)	a cada redimensionamento	Definir o glViewport e a matriz de projeção
paintGL()	a cada quadro (redesenho)	Limpar buffers e desenhar a cena

Além do widget, um detalhe de configuração acontece antes de criar a janela: o formato da superfície (QSurfaceFormat) escolhe a versão do OpenGL, o perfil e o tamanho do buffer de profundidade.

Parâmetro	Exemplos nesta aula	Papel
setVersion(major, minor)	(2, 1)	Versão do OpenGL solicitada ao driver
setProfile(...)	OpenGLContextProfile.NoProfile	NoProfile/CompatibilityProfile mantém o fixed-function (glBegin, luzes prontas); CoreProfile (3.2+) exige shaders para tudo
setDepthBufferSize(n)	0 (2D) / 24 (3D)	Bits reservados para o depth buffer — 0 significa "não alocar"

Por que o nome do enum aparece por extenso

NoProfile pertence ao enum aninhado QSurfaceFormat.OpenGLContextProfile. Em tempo de execução o PySide6 aceita a forma curta QSurfaceFormat.NoProfile, mas ela não existe nos type stubs — e IDEs que checam tipos (PyCharm, VS Code com Pylance) marcam a linha como referência não resolvida. Escrever o caminho completo silencia o aviso e continua correto. A mesma regra vale para Qt.Key.Key_Escape e Qt.FocusPolicy.StrongFocus.

Essa configuração precisa ocorrer antes de QApplication e da criação da janela, pois o contexto gráfico do sistema operacional é criado nesse momento e não pode ser trocado depois.

---

Exemplo 1 — Hello World 2D (projeção ortográfica)

O primeiro programa abre uma janela e desenha um triângulo com um vértice de cada cor, usando projeção ortográfica (gluOrtho2D). Repare que a cena 2D não habilita o teste de profundidade: a ordem de desenho já resolve a sobreposição.

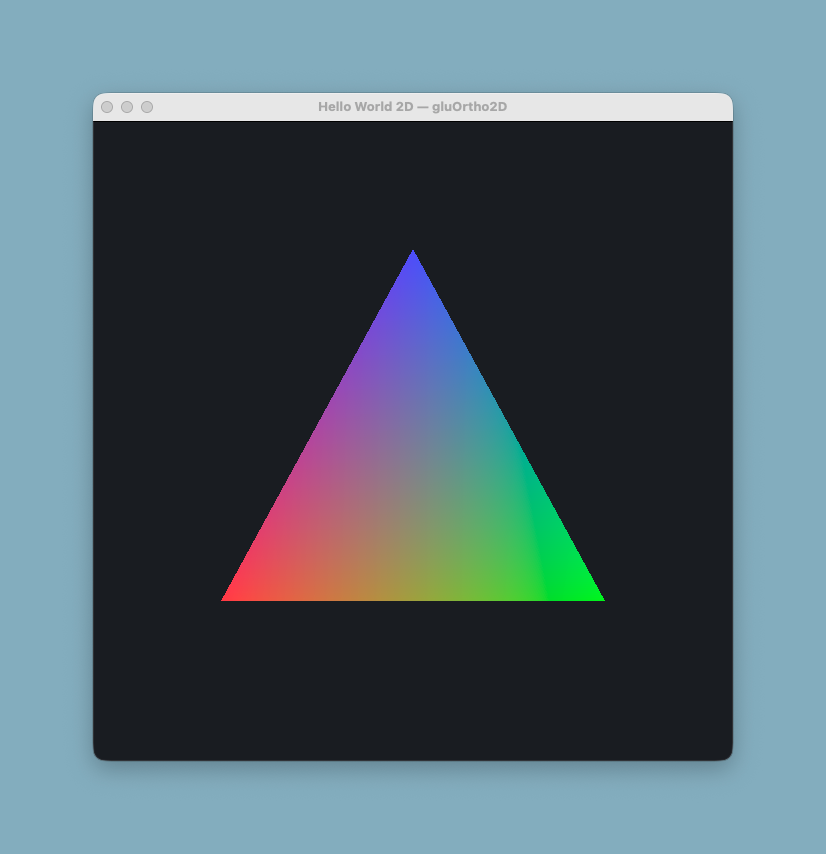

Saída de helloworld2d.py. O degradê não foi desenhado: são só três cores de vértice, interpoladas pela GPU no interior do triângulo.

📥 Baixe o arquivo completo: helloworld2d.py

helloworld2d.py

from __future__ import annotations

import sys

from PySide6.QtGui import QSurfaceFormat
from PySide6.QtWidgets import QApplication
from PySide6.QtOpenGLWidgets import QOpenGLWidget

from OpenGL.GL import *
from OpenGL.GLU import gluOrtho2D


class HelloWorld2D(QOpenGLWidget):
    """Viewport 2D ortográfico com uma cena estática."""

    def initializeGL(self) -> None:
        # Cor de fundo (RGBA). NÃO habilitamos GL_DEPTH_TEST —
        # a cena 2D não precisa; a ordem de desenho define a sobreposição.
        glClearColor(0.10, 0.11, 0.13, 1.0)

    def resizeGL(self, w: int, h: int) -> None:
        # O viewport mapeia a cena para toda a área da janela (em pixels).
        glViewport(0, 0, w, max(1, h))

    def paintGL(self) -> None:
        # Limpa apenas o buffer de cor (sem GL_DEPTH_BUFFER_BIT).
        glClear(GL_COLOR_BUFFER_BIT)

        # Projeção ortográfica 2D: retângulo do mundo visível
        # (left, right, bottom, top) que preenche a janela.
        glMatrixMode(GL_PROJECTION)
        glLoadIdentity()
        gluOrtho2D(-1.0, 1.0, -1.0, 1.0)

        glMatrixMode(GL_MODELVIEW)
        glLoadIdentity()

        # Um triângulo com um vértice de cada cor (a cor é interpolada).
        glBegin(GL_TRIANGLES)
        glColor3f(0.95, 0.30, 0.30); glVertex2f(-0.6, -0.5)
        glColor3f(0.30, 0.95, 0.30); glVertex2f( 0.6, -0.5)
        glColor3f(0.30, 0.30, 0.95); glVertex2f( 0.0,  0.6)
        glEnd()


def main() -> int:
    fmt = QSurfaceFormat()
    fmt.setVersion(2, 1)                       # OpenGL 2.1 (fixed-function)
    # NoProfile é o perfil de compatibilidade, que mantém o fixed-function.
    fmt.setProfile(QSurfaceFormat.OpenGLContextProfile.NoProfile)
    fmt.setDepthBufferSize(0)                  # 2D não precisa de profundidade
    QSurfaceFormat.setDefaultFormat(fmt)

    app = QApplication(sys.argv)
    window = HelloWorld2D()
    window.setWindowTitle("Hello World 2D — gluOrtho2D")
    window.resize(640, 640)
    window.show()
    return app.exec()


if __name__ == "__main__":
    raise SystemExit(main())

Passo a passo

1. Configurando o contexto antes de a janela existir (main)

fmt = QSurfaceFormat()
fmt.setVersion(2, 1)
fmt.setProfile(QSurfaceFormat.OpenGLContextProfile.NoProfile)
fmt.setDepthBufferSize(0)
QSurfaceFormat.setDefaultFormat(fmt)

QSurfaceFormat.setDefaultFormat registra esse formato como padrão para qualquer QOpenGLWidget criado a partir daqui — por isso é chamado antes de QApplication(sys.argv). Só então a janela (HelloWorld2D()) e o laço de eventos (app.exec()) entram em cena.

2. initializeGL — o estado que só existe uma vez

glClearColor(0.10, 0.11, 0.13, 1.0)

Define a cor usada por glClear sempre que o buffer de cor é limpo. É chamado uma única vez, quando o contexto OpenGL é criado — por isso não faz sentido colocar aqui algo que dependa do tamanho da janela (isso é papel do resizeGL).

3. resizeGL — o viewport

glViewport(0, 0, w, max(1, h))

glViewport(x, y, largura, altura) diz à GPU em que retângulo de pixels desenhar. Os dois primeiros parâmetros são o canto inferior-esquerdo — a origem de tela do OpenGL fica embaixo, ao contrário de muitas APIs 2D que começam no topo. max(1, h) evita passar altura 0 (o que pode acontecer brevemente ao minimizar a janela), prevenindo problemas em contas de proporção feitas a partir de h — como veremos já no Exemplo 2.

4. paintGL — limpar e desenhar

glClear(GL_COLOR_BUFFER_BIT)

GL_COLOR_BUFFER_BIT é uma máscara de bits: glClear aceita o "ou" bit a bit (|) de várias constantes para limpar múltiplos buffers de uma vez só (veremos isso no Exemplo 2, que também limpa profundidade).

glMatrixMode(GL_PROJECTION)
glLoadIdentity()
gluOrtho2D(-1.0, 1.0, -1.0, 1.0)

• glMatrixMode(GL_PROJECTION) seleciona qual pilha de matrizes os próximos comandos afetam — o fixed-function mantém pilhas separadas para GL_PROJECTION, GL_MODELVIEW (e GL_TEXTURE). É como escolher a ferramenta certa antes de usá-la.
• glLoadIdentity() reseta a matriz do topo da pilha para a matriz identidade — o equivalente a "não transformar nada". Sem isso, transformações de quadros anteriores se acumulariam a cada paintGL.
• gluOrtho2D(left, right, bottom, top) multiplica a matriz de projeção pela matriz que mapeia esse retângulo do mundo para o cubo NDC (-1..1). Com (-1, 1, -1, 1), mundo e NDC coincidem — por isso o triângulo, com vértices entre -0.6 e 0.6, aparece perto do centro da janela.

glMatrixMode(GL_MODELVIEW)
glLoadIdentity()

Troca para a pilha GL_MODELVIEW (onde entrariam câmera e transformações de objeto) e a reseta também. Como este exemplo não move nem gira nada, a identidade basta — a "câmera" implícita observa a origem de frente.

glBegin(GL_TRIANGLES)
glColor3f(0.95, 0.30, 0.30); glVertex2f(-0.6, -0.5)
glColor3f(0.30, 0.95, 0.30); glVertex2f( 0.6, -0.5)
glColor3f(0.30, 0.30, 0.95); glVertex2f( 0.0,  0.6)
glEnd()

Cada par glColor3f + glVertex2f define um vértice completo: a cor "atual" no momento em que glVertex é chamado fica associada àquele vértice. Como há exatamente 3 vértices entre glBegin(GL_TRIANGLES) e glEnd(), a GPU monta um triângulo. Dentro dele, cada pixel recebe uma cor interpolada a partir das cores dos três vértices, proporcional à distância de cada um — esse é o Gouraud shading, responsável pelo degradê suave visível na janela.

Resumo rápido:

• gluOrtho2D define o sistema de coordenadas do mundo visível.
• A cor é definida por vértice e interpolada pela GPU entre eles.
• Sem projeção em perspectiva, não há sensação de profundidade — o tamanho não muda com a distância.

---

Exemplo 2 — Hello World 3D (perspectiva + luz)

O segundo programa desenha um cubo colorido iluminado. As diferenças em relação ao 2D são exatamente os conceitos novos do 3D:

1. Buffer de profundidade (24 bits) + glEnable(GL_DEPTH_TEST) — resolve a oclusão: faces à frente escondem as de trás.
2. Projeção em perspectiva (gluPerspective) — objetos distantes ficam menores.
3. Iluminação (GL_LIGHTING + GL_LIGHT0) — cada face precisa de uma normal (glNormal3f), o vetor perpendicular usado no cálculo da luz.
4. Uma câmera posicionada com gluLookAt.

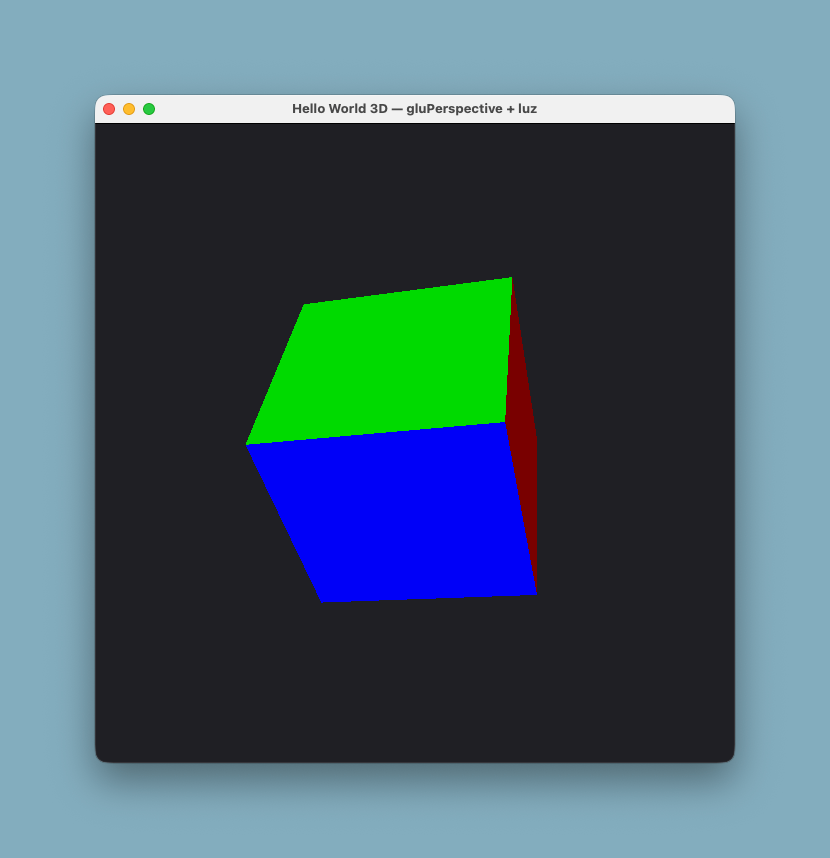

Saída de helloworld3d.py. Três dos quatro conceitos novos do 3D aparecem de uma vez: oclusão, perspectiva e iluminação.

Vale ler a Figura 3 com calma. Apenas três das seis faces aparecem: as outras estão atrás e foram descartadas pelo teste de profundidade. E as três visíveis têm brilhos diferentes apesar de usarem cores puras — é a componente difusa reagindo ao ângulo entre cada normal e a luz. A face vermelha, quase preta, está de perfil em relação à GL_LIGHT0.

📥 Baixe o arquivo completo: helloworld3d.py

helloworld3d.py (trechos principais)

# Os 8 vértices do cubo, de -1 a 1 em cada eixo.
_VERTS = [
    (-1, -1,  1), (-1,  1,  1), ( 1,  1,  1), ( 1, -1,  1),
    (-1, -1, -1), (-1,  1, -1), ( 1,  1, -1), ( 1, -1, -1),
]

# Cada face: (cor RGB, normal, índices dos 4 vértices anti-horário).
_FACES = [
    ((1.0, 0.0, 0.0), ( 1.0,  0.0,  0.0), (2, 3, 7, 6)),  # +X vermelho
    ((0.0, 1.0, 0.0), ( 0.0,  1.0,  0.0), (1, 2, 6, 5)),  # +Y verde
    ((0.0, 0.0, 1.0), ( 0.0,  0.0,  1.0), (0, 3, 2, 1)),  # +Z azul
    ((1.0, 0.0, 1.0), ( 0.0, -1.0,  0.0), (3, 0, 4, 7)),  # -Y magenta
    ((1.0, 1.0, 0.0), ( 0.0,  0.0, -1.0), (4, 5, 6, 7)),  # -Z amarelo
    ((0.0, 1.0, 1.0), (-1.0,  0.0,  0.0), (5, 4, 0, 1)),  # -X ciano
]


class HelloWorld3D(QOpenGLWidget):

    def initializeGL(self) -> None:
        glClearColor(0.12, 0.12, 0.14, 1.0)
        glEnable(GL_DEPTH_TEST)     # oclusão: faces à frente escondem as de trás
        glEnable(GL_LIGHTING)       # ativa o modelo de iluminação
        glEnable(GL_LIGHT0)         # com uma fonte de luz (LIGHT0)
        glEnable(GL_COLOR_MATERIAL) # glColor* passa a valer como material

    def resizeGL(self, w: int, h: int) -> None:
        glViewport(0, 0, w, max(1, h))
        glMatrixMode(GL_PROJECTION)
        glLoadIdentity()
        # fov 45°, proporção da janela, planos near=0.1 e far=100.
        gluPerspective(45.0, w / float(max(1, h)), 0.1, 100.0)
        glMatrixMode(GL_MODELVIEW)

    def paintGL(self) -> None:
        # Limpa cor E profundidade (o depth buffer também precisa ser limpo).
        glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

        glMatrixMode(GL_MODELVIEW)
        glLoadIdentity()
        gluLookAt(4.0, 3.0, 5.0,   # posição do olho
                  0.0, 0.0, 0.0,   # ponto observado
                  0.0, 1.0, 0.0)   # vetor "para cima"

        glRotatef(20.0, 1.0, 0.0, 0.0)
        glRotatef(30.0, 0.0, 1.0, 0.0)

        glBegin(GL_QUADS)
        for color, normal, face in _FACES:
            glColor3f(*color)
            glNormal3f(*normal)      # normal usada pela iluminação
            for vi in face:
                glVertex3f(*_VERTS[vi])
        glEnd()

Passo a passo

1. A geometria do cubo: vértices e faces

_VERTS = [
    (-1, -1,  1), (-1,  1,  1), ( 1,  1,  1), ( 1, -1,  1),
    (-1, -1, -1), (-1,  1, -1), ( 1,  1, -1), ( 1, -1, -1),
]

Um cubo tem 8 vértices; aqui cada um é uma combinação de -1/1 nos três eixos. _FACES associa a cada uma das 6 faces uma cor, uma normal e os índices (posições em _VERTS) dos 4 vértices que a formam:

((1.0, 0.0, 0.0), (1.0, 0.0, 0.0), (2, 3, 7, 6)),  # +X vermelho

Repare que a ordem dos índices não é arbitrária: percorrendo 2 → 3 → 7 → 6 e olhando essa face de fora do cubo, os vértices aparecem em sentido anti-horário. Essa convenção (counter-clockwise winding) é o que permite ao OpenGL calcular automaticamente a orientação de uma face — usada por recursos que não ativamos aqui, como back-face culling (descartar faces voltadas para longe da câmera), mas que já vale adotar como boa prática.

2. initializeGL — três recursos novos em relação ao 2D

glEnable(GL_DEPTH_TEST)
glEnable(GL_LIGHTING)
glEnable(GL_LIGHT0)
glEnable(GL_COLOR_MATERIAL)

• GL_DEPTH_TEST ativa a comparação de profundidade por pixel (detalhada adiante, em "Por que o depth buffer?").
• GL_LIGHTING liga o modelo de iluminação do fixed-function — sem ele, glColor sozinho definiria a cor final de cada pixel, ignorando qualquer luz.
• GL_LIGHT0 é a primeira de até 8 fontes de luz simultâneas (GL_LIGHT0...GL_LIGHT7) que o fixed-function suporta. Sem parâmetros extras, GL_LIGHT0 já vem com valores padrão razoáveis (luz branca).
• GL_COLOR_MATERIAL faz o valor passado a glColor3f valer também como a cor do material (componentes ambiente e difusa) — sem isso, seria preciso chamar glMaterialfv manualmente para cada face.

3. resizeGL — a projeção em perspectiva

gluPerspective(45.0, w / float(max(1, h)), 0.1, 100.0)

gluPerspective(fovy, aspect, zNear, zFar) descreve um frustum (tronco de pirâmide) — o volume de visão da câmera:

O frustum descrito por gluPerspective. Nada antes do plano near ou depois do far chega à tela.

• fovy (field of view, em graus): o ângulo de abertura vertical da câmera — quanto maior, mais "grande angular" a cena parece.
• aspect: a razão largura/altura da janela — por isso é recalculada a cada resizeGL; se ficasse fixa, a cena distorceria ao redimensionar a janela.
• zNear / zFar: os planos de recorte próximo e distante. Nada mais perto que 0.1 ou mais longe que 100 é desenhado. zNear nunca pode ser 0 — a matemática da projeção em perspectiva envolve uma divisão por z.

4. paintGL — câmera, rotação e desenho

glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

Agora dois bits são combinados com |: além da cor, o depth buffer também precisa ser limpo a cada quadro (ver "Por que o depth buffer?" abaixo).

gluLookAt(4.0, 3.0, 5.0,
          0.0, 0.0, 0.0,
          0.0, 1.0, 0.0)

gluLookAt(eyeX,Y,Z, centerX,Y,Z, upX,Y,Z) recebe três vetores:

Parâmetro	Valor aqui	Papel
olho (eye)	(4, 3, 5)	Onde a câmera está posicionada no mundo
centro (center)	(0, 0, 0)	Para onde a câmera está olhando
para-cima (up)	(0, 1, 0)	Define o "topo" da imagem — sem ele, a câmera não saberia se está de cabeça para baixo

Internamente, gluLookAt monta uma matriz que multiplica a GL_MODELVIEW — ela transforma a cena para o espaço do olho, onde a câmera passa a ser a origem, olhando na direção -Z (convenção de mão direita do OpenGL).

glRotatef(20.0, 1.0, 0.0, 0.0)
glRotatef(30.0, 0.0, 1.0, 0.0)

glRotatef(ângulo, x, y, z) gira em torno do eixo definido pelo vetor (x, y, z), pelo ângulo em graus. Como essas chamadas vêm depois de gluLookAt na mesma matriz GL_MODELVIEW, elas são aplicadas ao objeto (o cubo), não à câmera — a ordem de multiplicação de matrizes importa, e voltaremos a esse ponto com mais rigor matemático nas próximas aulas (transformações geométricas e coordenadas homogêneas).

glBegin(GL_QUADS)
for color, normal, face in _FACES:
    glColor3f(*color)
    glNormal3f(*normal)
    for vi in face:
        glVertex3f(*_VERTS[vi])
glEnd()

Para cada face, o laço define a cor, a normal (que vale para os próximos vértices, assim como a cor) e então emite os 4 vértices daquela face — formando um quadrilátero (GL_QUADS). A normal é constante dentro de cada face (as 4 chamadas de glVertex3f de uma face usam a mesma normal), o que produz um sombreamento plano por face; normais por vértice — que suavizariam as bordas — ficam para quando trabalharmos com modelos importados.

Por que o depth buffer? Sem ele, a face desenhada por último sempre cobriria as anteriores — mesmo estando atrás. O teste de profundidade compara, pixel a pixel, a distância à câmera e mantém apenas o fragmento mais próximo. Por isso paintGL precisa limpar o depth buffer a cada quadro (GL_DEPTH_BUFFER_BIT).

O modelo de iluminação: ambiente, difusa e especular

O modelo de iluminação fixed-function do OpenGL (uma variante do modelo de Phong) soma três componentes para cada pixel iluminado:

Componente	O que representa	Depende de
Ambiente	Luz indireta que "preenche" sombras (aproximação simples de luz que ricocheteou várias vezes no ambiente)	Nada — é constante
Difusa	Luz que bate diretamente na superfície e se espalha igualmente em todas as direções (superfícies foscas)	O ângulo entre a normal e a direção da luz (lei do cosseno de Lambert)
Especular	O brilho concentrado que aparece em superfícies polidas	O ângulo entre a direção de reflexo da luz e o observador

Neste exemplo, só percebemos ambiente + difusa: o material padrão ativado por GL_COLOR_MATERIAL não define um componente especular (fica preto por padrão), então não há "brilho" visível no cubo. Como exercício, tente adicionar glMaterialfv(GL_FRONT, GL_SPECULAR, ...) e glMaterialf(GL_FRONT, GL_SHININESS, ...) para observar o efeito.

Por que normais? A componente difusa — a mais perceptível aqui — é calculada a partir do ângulo entre a normal da superfície e a direção da fonte de luz: quanto mais alinhados, mais clara a face; quanto mais oblíqua, mais escura. Faces voltadas para a luz têm normal quase paralela a ela e recebem mais iluminação; faces de perfil recebem pouca. Sem glNormal3f, todas as faces receberiam a mesma intensidade e o cubo pareceria "achatado", sem volume aparente, mesmo estando corretamente ocluso pelo teste de profundidade.

---

2D × 3D — quadro comparativo

Aspecto	Hello World 2D	Hello World 3D
Projeção	Ortográfica (gluOrtho2D)	Perspectiva (gluPerspective)
Depth buffer	0 bits (desligado)	24 bits + GL_DEPTH_TEST
glClear	Só cor	Cor e profundidade
Iluminação	Não	GL_LIGHTING + GL_LIGHT0
Câmera	Implícita (origem)	gluLookAt
Vértices	glVertex2f	glVertex3f + glNormal3f
Sensação de profundidade	Não	Sim (perspectiva + luz)

---

Atividade Prática

Baixe os dois arquivos, instale as dependências e execute cada um:

pip install PySide6 PyOpenGL
python helloworld2d.py
python helloworld3d.py

Depois, modifique os exemplos:

1. No 2D: troque GL_TRIANGLES por GL_LINE_LOOP ou GL_POLYGON e observe a diferença; adicione um segundo triângulo; mude os limites de gluOrtho2D para (-2, 2, -2, 2).
2. No 3D: varie os ângulos de glRotatef; troque as cores das faces; anime a rotação usando um QTimer que chama update() periodicamente.
3. Experimente desabilitar o GL_DEPTH_TEST no exemplo 3D e explique o que acontece com o cubo.
4. Aumente zNear no exemplo 3D para um valor maior (ex.: 4.0) e observe faces do cubo sendo cortadas pelo plano near — relacione o resultado com o frustum descrito nesta aula.

---

Exercícios

Questões dissertativas

Q1

Qual a diferença entre OpenGL e um toolkit como o Qt/PySide6? Por que precisamos dos dois juntos para desenhar na tela?

Q2

Explique o papel de cada um dos três métodos initializeGL, resizeGL e paintGL. Por que a definição da projeção normalmente fica em resizeGL, e não em initializeGL?

Q3

O programa 2D usa buffer de profundidade de 0 bits e não habilita GL_DEPTH_TEST, enquanto o 3D usa 24 bits e habilita o teste. Explique por que essa diferença é necessária.

Q4Difícil

No exemplo 3D, cada face define uma normal com glNormal3f. O que é uma normal e qual seu papel no cálculo da iluminação?

Q5

Diferencie a projeção ortográfica da projeção em perspectiva quanto à aparência da cena. Dê um exemplo de aplicação em que cada uma é mais adequada.

Questões objetivas

Quiz5 questões

1. No pipeline fixed-function, qual matriz deve ser selecionada com glMatrixMode antes de chamar gluPerspective ou gluOrtho2D?

• a)GL_MODELVIEW
• b)GL_PROJECTION
• c)GL_TEXTURE
• d)GL_VIEWPORT
• e)GL_COLOR

2. Por que o método paintGL do exemplo 3D chama glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT), enquanto o 2D limpa apenas GL_COLOR_BUFFER_BIT?

• a)Porque o 3D usa mais cores do que o 2D
• b)Porque o depth buffer precisa ser reiniciado a cada quadro para o teste de profundidade funcionar corretamente
• c)Porque limpar a profundidade acelera a renderização
• d)Porque o 2D não tem cor de fundo
• e)Porque gluPerspective exige a limpeza dupla

3. No trecho glColor3f(0.95, 0.30, 0.30); glVertex2f(-0.6, -0.5) do exemplo 2D, o que representa a cor definida antes do vértice?

• a)A cor de fundo da janela
• b)A cor de todos os vértices seguintes até que glColor seja chamado de novo — interpolada entre os vértices do triângulo
• c)A cor apenas do primeiro pixel
• d)Um valor ignorado pelo pipeline fixed-function
• e)A cor da borda do triângulo

4. Qual é o papel do QSurfaceFormat.setDepthBufferSize(24) no programa 3D?

• a)Definir a resolução da janela em 24 pixels
• b)Solicitar 24 bits de cor por pixel
• c)Pedir ao contexto OpenGL um buffer de profundidade de 24 bits, necessário para o teste de profundidade
• d)Limitar a cena a 24 objetos
• e)Configurar a taxa de quadros em 24 fps

5. A chamada gluLookAt(4.0, 3.0, 5.0, 0.0, 0.0, 0.0, 0.0, 1.0, 0.0) no exemplo 3D configura o quê?

• a)A posição de uma fonte de luz
• b)A câmera: olho em (4,3,5), olhando para a origem, com 'para cima' no eixo Y
• c)As dimensões do cubo desenhado
• d)Os planos de recorte near e far
• e)A cor de três faces do cubo

---

Referências

Principais (essenciais)

• AZEVEDO, E.; CONCI, A.; LETA, F. R. Computação Gráfica. Rio de Janeiro: Elsevier, 2003–2008. 2 v.
• FOLEY, J. D. et al. Computer Graphics: Principles and Practice. 3. ed. Addison-Wesley, 2013.
• The Khronos Group. OpenGL 2.1 Reference Pages. Disponível em: registry.khronos.org/OpenGL-Refpages/gl2.1

Aprofundamento (opcionais)

• HEARN, D.; BAKER, M. P.; CARITHERS, W. R. Computer Graphics with OpenGL. 4. ed. Pearson Prentice Hall, 2011.
• COHEN, M.; MANSSOUR, I. H. OpenGL: uma abordagem prática e objetiva. São Paulo: Novatec, 2006.
• Qt for Python (PySide6). QOpenGLWidget. Disponível em: doc.qt.io/qtforpython-6
• PyOpenGL Documentation. Disponível em: mcfletch.github.io/pyopengl
