Aula 04 — Instanciamento e Transformações Geométricas 2D

Objetivos

Ao final desta aula você deve ser capaz de:

• Distinguir instanciamento de transformação geométrica, e explicar por que os aros da Aula 03 já eram instanciados sem usar nenhuma transformação.
• Aplicar as fórmulas de translação, escala e rotação a um ponto, e prever o efeito visual de cada uma isoladamente.
• Justificar por que a translação não pode ser escrita como uma matriz 2×2 multiplicando o ponto, e descrever como as coordenadas homogêneas resolvem esse problema.
• Compor transformações por multiplicação de matrizes e prever, para uma ordem dada, se o resultado muda ao trocá-la.
• Determinar sob que condição rotação e escala comutam, e construir um contraexemplo para quando elas não comutam.
• Escalar ou rotacionar um objeto em torno de um ponto arbitrário, compondo translação, a transformação desejada e a translação inversa.
• Usar glTranslatef, glRotatef e glScalef para posicionar, orientar e dimensionar objetos, e explicar por que a ordem das chamadas no código é o inverso da ordem em que elas afetam o vértice.
• Isolar transformações com glPushMatrix/glPopMatrix, e diagnosticar o efeito de esquecer um glPopMatrix em um laço de instâncias.

---

Conteúdo

Retomando: o que muda em relação à Aula 03

A Atividade 1 da Aula 03 já era, tecnicamente, instanciamento: cinco cópias do mesmo círculo, em posições diferentes. Mas o deslocamento de cada cópia entrava direto na conta dos vértices — _desenhar_aro(cx, cy, raio, cor) somava o centro a cada glVertex2f. Nenhuma transformação geométrica foi usada porque, para uma única primitiva simples como um círculo, somar o centro aos vértices resolve o problema sozinho.

A última pergunta daquela atividade pedia para imaginar 500 aros em vez de cinco, e guardar a resposta. Aqui está o argumento: para uma forma de uma primitiva só, somar o centro continua funcionando em 500 cópias — é só alongar a lista. O que não escala é a técnica em si, para qualquer coisa mais complexa que um círculo: se o modelo tivesse dez primitivas — um carro com quatro rodas, por exemplo —, a posição, o ângulo e o tamanho de cada cópia teriam que ser somados e multiplicados em cada vértice de cada primitiva do modelo, escritos à mão, toda vez. É exatamente esse trabalho que uma transformação geométrica tira do seu código: o modelo é escrito uma única vez, em torno da própria origem, e uma matriz — que o OpenGL aplica a cada vértice sozinho, no hardware — cuida de onde, com que ângulo e em que tamanho cada cópia aparece.

Etapa	O que faz	Quem executa nos exemplos desta aula
Instanciamento	Coloca uma cópia do modelo na cena	Você, com uma lista de parâmetros por instância
Transformação	Move, gira e redimensiona o modelo	O OpenGL — e você, com glTranslatef/glRotatef/glScalef
Recorte, Mapeamento, Rasterização	(já vistos na Aula 03)	O OpenGL

Instanciamento

Um modelo é escrito uma vez, no seu próprio sistema de referência (o SRO da Aula 03), normalmente com a origem em um ponto conveniente do objeto — o centro, uma base, um canto. Instanciar é colocar uma cópia desse modelo na cena, em uma posição, orientação e tamanho escolhidos — é a etapa "SRO → SRU" da Figura 1 da Aula 03.

Cada instância é descrita por um pequeno conjunto de parâmetros de instanciamento: tipicamente uma posição (translação), um ângulo (rotação), uma escala e, quando fizer sentido, uma cor. Guardar essas instâncias como uma lista ou tabela — em vez de repetir o desenho inteiro para cada uma — é o que permite desenhar cinco aros ou quinhentos sem mudar a função que desenha um aro.

O que esta aula acrescenta é justamente a ferramenta que essa lista precisa: uma forma de posicionar, orientar e dimensionar o modelo sem recalcular seus vértices — a transformação geométrica.

Translação, Escala e Rotação

As três transformações elementares: translação desloca, escala e rotação partem da origem — o mesmo triângulo, três efeitos diferentes.

Seja $P = (x, y)$ um ponto do modelo.

Translação por $T = (T_x, T_y)$ soma um deslocamento a cada coordenada:

$$P' = (x + T_x,\ y + T_y)$$

Escala por $(E_x, E_y)$, em torno da origem, multiplica cada eixo por um fator independente:

$$P' = (E_x \cdot x,\ E_y \cdot y)$$

Um fator maior que 1 amplia; entre 0 e 1 reduz; negativo espelha o eixo correspondente. Quando $E_x \neq E_y$, a forma muda de proporção — é o que a Figura 1 mostra no painel do meio. Repare que a escala, do jeito escrito acima, sempre acontece em torno da origem do sistema de referência: um ponto que já está em $(0,0)$ não se move, e quanto mais longe da origem, maior o deslocamento.

Rotação por um ângulo $\theta$, também em torno da origem, gira o ponto mantendo sua distância a ela:

$$P' = (x \cos\theta - y \sin\theta,\ \ x \sin\theta + y \cos\theta)$$

Por convenção — a mesma que o OpenGL adota, e que a Aula 05 vai batizar de regra da mão direita —, ângulo positivo gira no sentido anti-horário, como no painel da direita da Figura 1.

E se o pivô não for a origem?

As fórmulas de escala e rotação acima só valem em torno da origem. Para escalar ou rotacionar em torno de um ponto arbitrário $C = (C_x, C_y)$ — o centro de um objeto, por exemplo —, a técnica é compor três passos: translade $C$ até a origem, aplique a escala ou a rotação, e translade de volta. A seção seguinte mostra por que essa composição pode ser escrita como um único produto de matrizes.

Exemplo 1 — as três fórmulas, escritas à mão

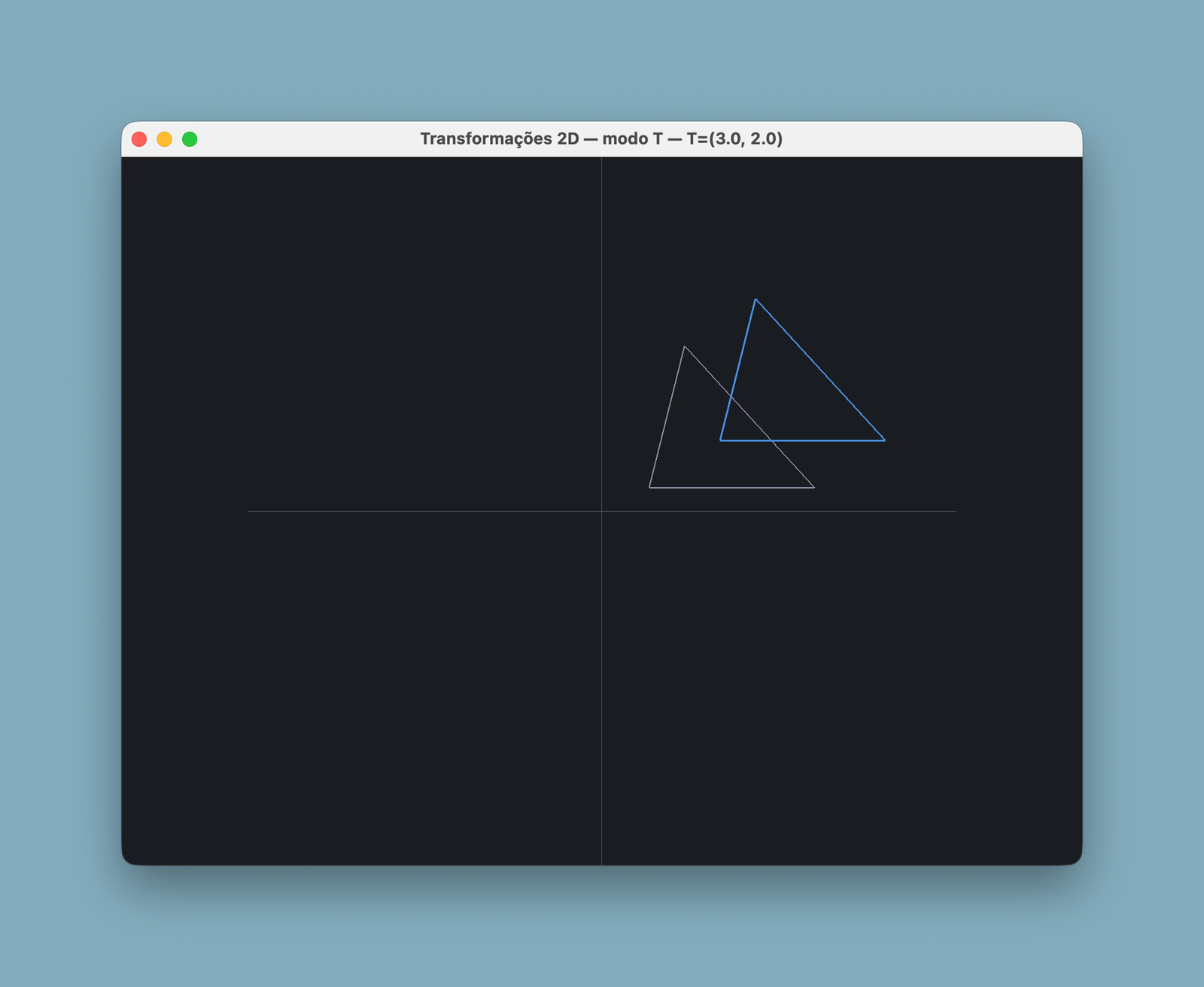

Translação em transformacoes2d.py: o triângulo azul resulta de aplicar T=(3, 2) ao triângulo original, desenhado em cinza.

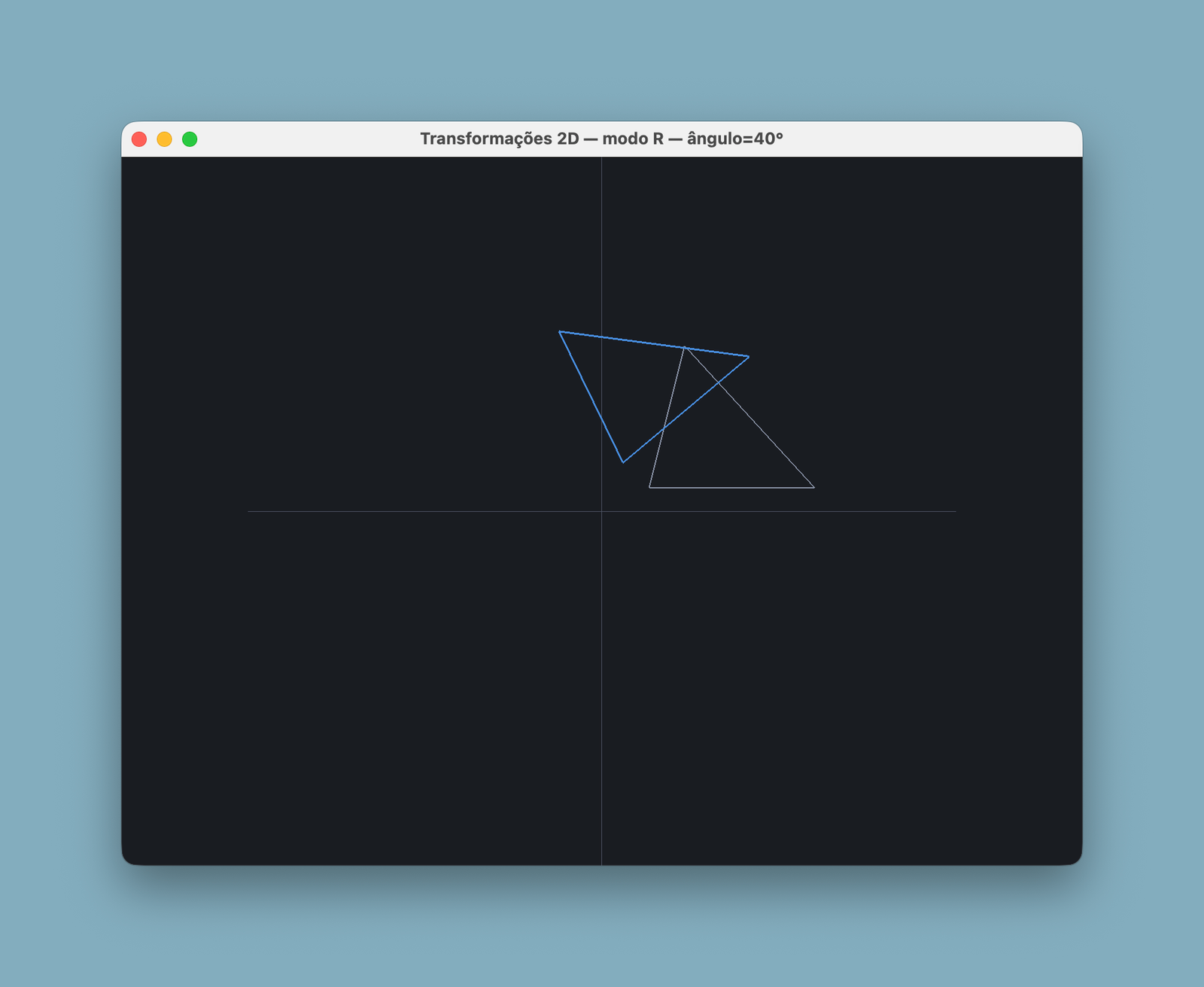

Rotação no mesmo programa: o triângulo azul resulta de girar o original 40° no sentido anti-horário, em torno da origem.

As teclas T, E e R alternam a fórmula ativa; o título da janela mostra os parâmetros correntes, e a tecla P imprime no terminal as coordenadas dos três vértices, antes e depois da transformação.

📥 Baixe o arquivo completo: transformacoes2d.py

transformacoes2d.py (trecho principal)

def transladar(p, tx, ty):
    x, y = p
    return (x + tx, y + ty)


def escalar(p, ex, ey):
    x, y = p
    return (ex * x, ey * y)


def rotacionar(p, angulo_graus):
    x, y = p
    a = math.radians(angulo_graus)
    cos_a, sin_a = math.cos(a), math.sin(a)
    return (x * cos_a - y * sin_a, x * sin_a + y * cos_a)

O que observar. As teclas T, E e R alternam qual transformação está ativa; +/- mudam o parâmetro dela (deslocamento, fator de escala ou ângulo). O triângulo claro é sempre o original; o escuro é o resultado das funções acima, recalculado a cada quadro — sem nenhuma chamada gl* de transformação ainda. É a mesma disciplina do mapeamento2d.py da Aula 03: antes de deixar o OpenGL fazer a conta, é preciso ver a conta.

Coordenadas Homogêneas

As três fórmulas acima têm um problema de forma: escala e rotação são multiplicações por $(x, y)$, mas translação é uma soma. Isso impede escrever as três como a mesma operação — uma matriz 2×2 multiplicando o ponto — e portanto impede compor translação com as outras duas por simples multiplicação de matrizes.

A saída é acrescentar uma terceira coordenada, sempre igual a 1, e usar matrizes 3×3: as coordenadas homogêneas. Um ponto $(x, y)$ passa a ser escrito $(x, y, 1)$, e as três transformações viram matrizes que multiplicam esse vetor:

$$T(T_x, T_y) = \begin{bmatrix} 1 & 0 & T_x \\ 0 & 1 & T_y \\ 0 & 0 & 1 \end{bmatrix} \qquad E(E_x, E_y) = \begin{bmatrix} E_x & 0 & 0 \\ 0 & E_y & 0 \\ 0 & 0 & 1 \end{bmatrix} \qquad R(\theta) = \begin{bmatrix} \cos\theta & -\sin\theta & 0 \\ \sin\theta & \cos\theta & 0 \\ 0 & 0 & 1 \end{bmatrix}$$

Multiplicar qualquer uma dessas matrizes por $(x, y, 1)^T$ reproduz exatamente as fórmulas da seção anterior — confira com $T(T_x, T_y)$:

$$\begin{bmatrix} 1 & 0 & T_x \\ 0 & 1 & T_y \\ 0 & 0 & 1 \end{bmatrix} \begin{bmatrix} x \\ y \\ 1 \end{bmatrix} = \begin{bmatrix} x + T_x \\ y + T_y \\ 1 \end{bmatrix}$$

O ganho não é só estético. Com as três transformações no mesmo formato, compor duas ou mais delas é multiplicar suas matrizes, e o resultado é uma única matriz que já carrega o efeito combinado — em vez de aplicar três fórmulas em sequência, uma a uma, a cada vértice.

Escala ou rotação em torno de um ponto arbitrário, agora como matrizes

A ideia da nota anterior — translada até a origem, transforma, translada de volta — vira um produto de três matrizes. Para escalar em torno de $C = (C_x, C_y)$:

$$M = T(C_x, C_y) \cdot E(E_x, E_y) \cdot T(-C_x, -C_y)$$

Um exemplo numérico confere a ideia: pivô $C = (5, 5)$, escala $E_x = E_y = 2$, ponto $P = (6, 5)$ — um passo à direita do pivô. Translada para a origem: $(1, 0)$. Escala: $(2, 0)$. Translada de volta: $(7, 5)$. O próprio pivô, testado do mesmo jeito, sai intacto: $(5,5) \to (0,0) \to (0,0) \to (5,5)$. É exatamente o comportamento esperado de "escalar em torno de um ponto": esse ponto não se move, e o que estava a um passo dele passa a estar a dois.

Composição de Transformações e Comutatividade

Multiplicação de matrizes não é comutativa: $A \cdot B$ e $B \cdot A$ são, em geral, matrizes diferentes. Como compor transformações é multiplicar suas matrizes, a ordem em que você compõe translação, escala e rotação importa — trocá-la pode produzir um resultado diferente.

Mesmos T e S nas duas fileiras — só a ordem muda, e a posição final não é a mesma: o vértice mais à esquerda termina em x=8 numa fileira e em x=4 na outra.

A Figura 4 mostra por quê, com números conferíveis: o triângulo $(0,0)$–$(2,0)$–$(0,1)$, transladado por $T = (4, 0)$ e depois escalado por $E_x = 2,\ E_y = 1$, termina com o vértice mais à esquerda em $x = 8$ — a translação também foi escalada, porque aconteceu antes. Na ordem inversa — escalar primeiro, transladar depois —, o mesmo $T$ e o mesmo $E$ terminam em $x = 4$: a translação não sofreu a escala, porque veio por último.

Em termos de matrizes, "T depois S" e "S depois T" são os produtos $S \cdot T$ e $T \cdot S$ — nessa ordem, porque uma matriz de transformação multiplica o vetor de coluna pela esquerda, e a transformação mais à direita do produto é a que age primeiro sobre o ponto. Os dois produtos são matrizes diferentes sempre que $T \neq 0$ e $E$ não for a identidade — é por isso que a Figura 4 dá resultados diferentes.

Rotação e escala comutam — mas só quando a escala é uniforme

É comum ouvir que "translação não comuta com escala nem com rotação, mas escala e rotação comutam entre si". A primeira parte é sempre verdadeira. A segunda só vale quando a escala é uniforme ($E_x = E_y$): nesse caso a matriz de escala é um múltiplo da identidade, e um múltiplo da identidade comuta com qualquer matriz.

Quando $E_x \neq E_y$ — como no painel "Escala" da Figura 1, ou em qualquer objeto esticado de forma diferente em cada eixo —, rotação e escala não comutam: rotacionar e depois esticar produz uma forma diferente de esticar e depois rotacionar, porque a direção em que o "esticão" age muda com a rotação. Vale conferir com um exemplo pequeno antes de assumir a generalização como regra.

Exemplo 2 — a mesma translação e a mesma escala, em ordens diferentes

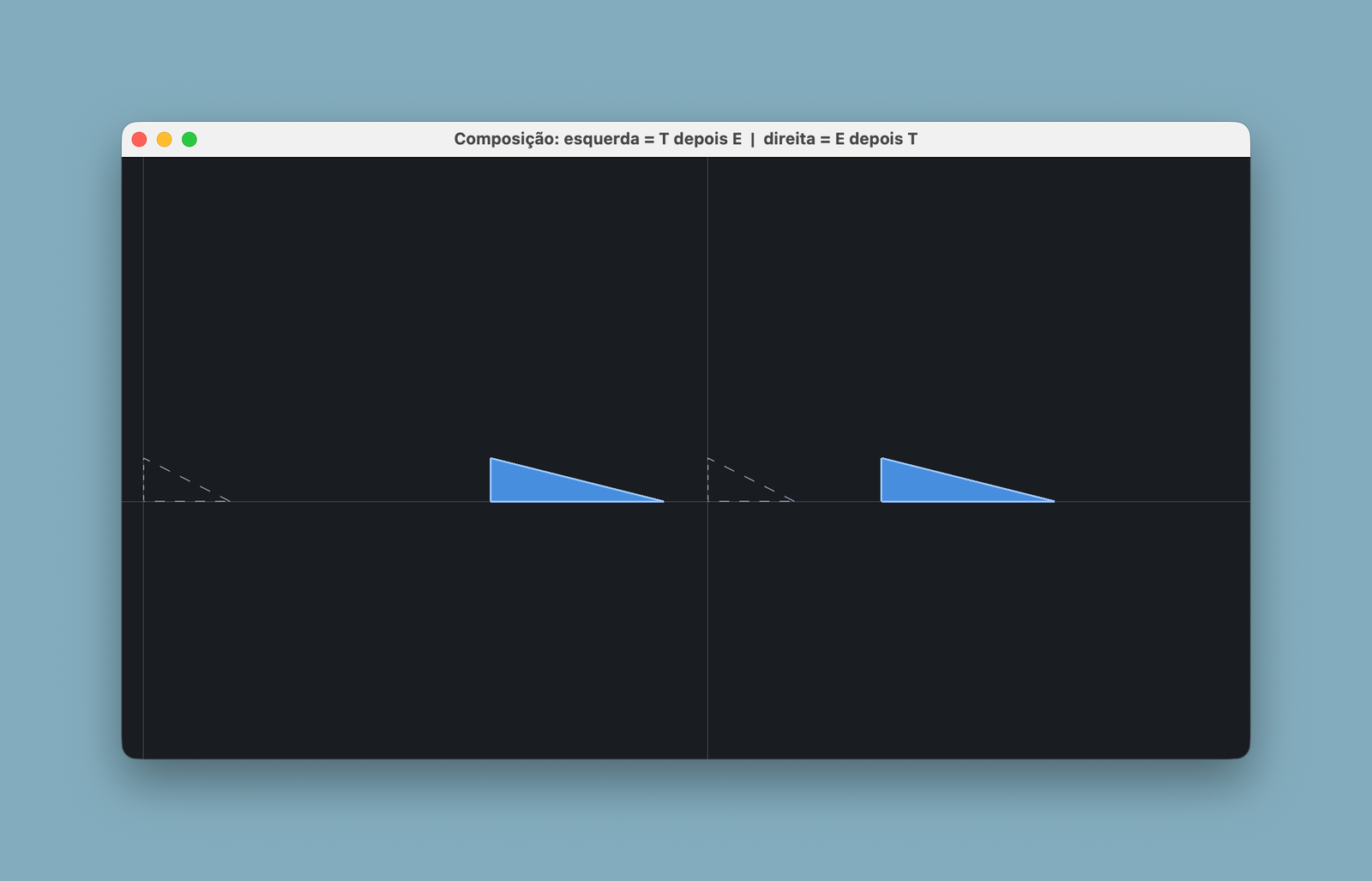

Saída de composicao2d.py. Os mesmos T e E de cada lado; só a ordem de aplicação muda, e o triângulo da direita fica visivelmente mais perto da origem que o da esquerda.

📥 Baixe o arquivo completo: composicao2d.py

composicao2d.py (trecho principal)

def matriz_translacao(tx, ty):
    return [[1, 0, tx], [0, 1, ty], [0, 0, 1]]


def matriz_escala(ex, ey):
    return [[ex, 0, 0], [0, ey, 0], [0, 0, 1]]


def multiplicar(a, b):
    """Produto de duas matrizes 3x3, na ordem A * B."""
    return [[sum(a[i][k] * b[k][j] for k in range(3)) for j in range(3)]
            for i in range(3)]


def aplicar(matriz, ponto):
    x, y = ponto
    xh, yh, _ = (sum(matriz[i][j] * v for j, v in enumerate((x, y, 1)))
                 for i in range(3))
    return (xh, yh)


T = matriz_translacao(4.0, 0.0)
E = matriz_escala(2.0, 1.0)

# "T depois E": T age primeiro sobre o ponto (matriz mais à direita).
translada_depois_escala = multiplicar(E, T)
# "E depois T": E age primeiro sobre o ponto.
escala_depois_translada = multiplicar(T, E)

O que observar. As duas metades da janela desenham o mesmo triângulo com o mesmo $T$ e o mesmo $E$; só a ordem do produto de matrizes muda entre multiplicar(E, T) e multiplicar(T, E). A tecla Espaço imprime, no terminal, as duas matrizes finais lado a lado — elas não são iguais, e essa é a prova de que a composição não é comutativa, sem depender de olhar só o desenho. A projeção enquadra simultaneamente a origem e o intervalo horizontal ocupado pelos dois resultados ($0 \le x \le 12$), mesmo quando a janela muda de proporção.

Transformações Geométricas em OpenGL

O OpenGL não tem uma função "componha estas três matrizes": ele mantém uma matriz corrente (GL_MODELVIEW, a mesma que a Aula 03 usava só com a identidade) e cada chamada de transformação multiplica essa matriz pela matriz correspondente, à direita — exatamente o produto que a seção anterior descreveu.

Função	Equivale a	Parâmetros
glTranslatef(tx, ty, tz)	$T(t_x, t_y)$	Deslocamento em cada eixo (tz = 0 em 2D)
glRotatef(ang, x, y, z)	$R(\theta)$	Ângulo em graus; eixo de rotação — (0, 0, 1) em 2D
glScalef(ex, ey, ez)	$E(e_x, e_y)$	Fator em cada eixo (ez = 1 em 2D)

A ordem no código é o inverso da ordem em que o vértice é afetado

Como cada chamada multiplica a matriz corrente pela direita, e um vértice é transformado por essa matriz no momento em que é emitido, a transformação escrita por último no código é a que age primeiro sobre o vértice. Chamando, nessa ordem,

glTranslatef(cx, cy, 0);
glRotatef(angulo, 0, 0, 1);
glScalef(escala, escala, 1);
glVertex2f(x, y);

o vértice é primeiro escalado, depois rotacionado, e só então transladado — exatamente a ordem intuitiva para posicionar um objeto (ajustar o tamanho, depois a orientação, depois o lugar). É a mesma conta da seção anterior, $T \cdot R \cdot E$, só que a ordem em que você a lê no código é o espelho da ordem em que ela age no vértice. Esquecer isso é a causa mais comum de um objeto aparecer na escala ou no ângulo certos, mas no lugar errado.

Isolando transformações: glPushMatrix e glPopMatrix

Se você transladar a matriz corrente para desenhar um objeto e não desfizer essa translação antes do próximo, ela acumula: o segundo objeto herda o deslocamento do primeiro, o terceiro herda os dois, e assim por diante. Para desenhar várias instâncias independentes — a lista de parâmetros da seção Instanciamento —, cada uma precisa começar da mesma matriz-base.

glPushMatrix() empilha uma cópia da matriz corrente; glPopMatrix() descarta o topo da pilha e volta à cópia empilhada. Desenhar uma instância vira, então, um empilha–transforma–desenha–desempilha:

Uma instância por vez: empilhar antes de transformar e desempilhar depois de desenhar garante que a transformação de uma instância nunca vaze para a próxima.

glLoadIdentity() é diferente dos dois: em vez de empilhar ou desempilhar, ele substitui a matriz corrente pela identidade — é o que os exemplos já usavam no resizeGL desde a Aula 02, para começar cada projeção do zero. A pilha de glPushMatrix/glPopMatrix guarda estados para retomar depois; glLoadIdentity descarta o estado corrente.

Exemplo 3 — várias instâncias, uma pilha só

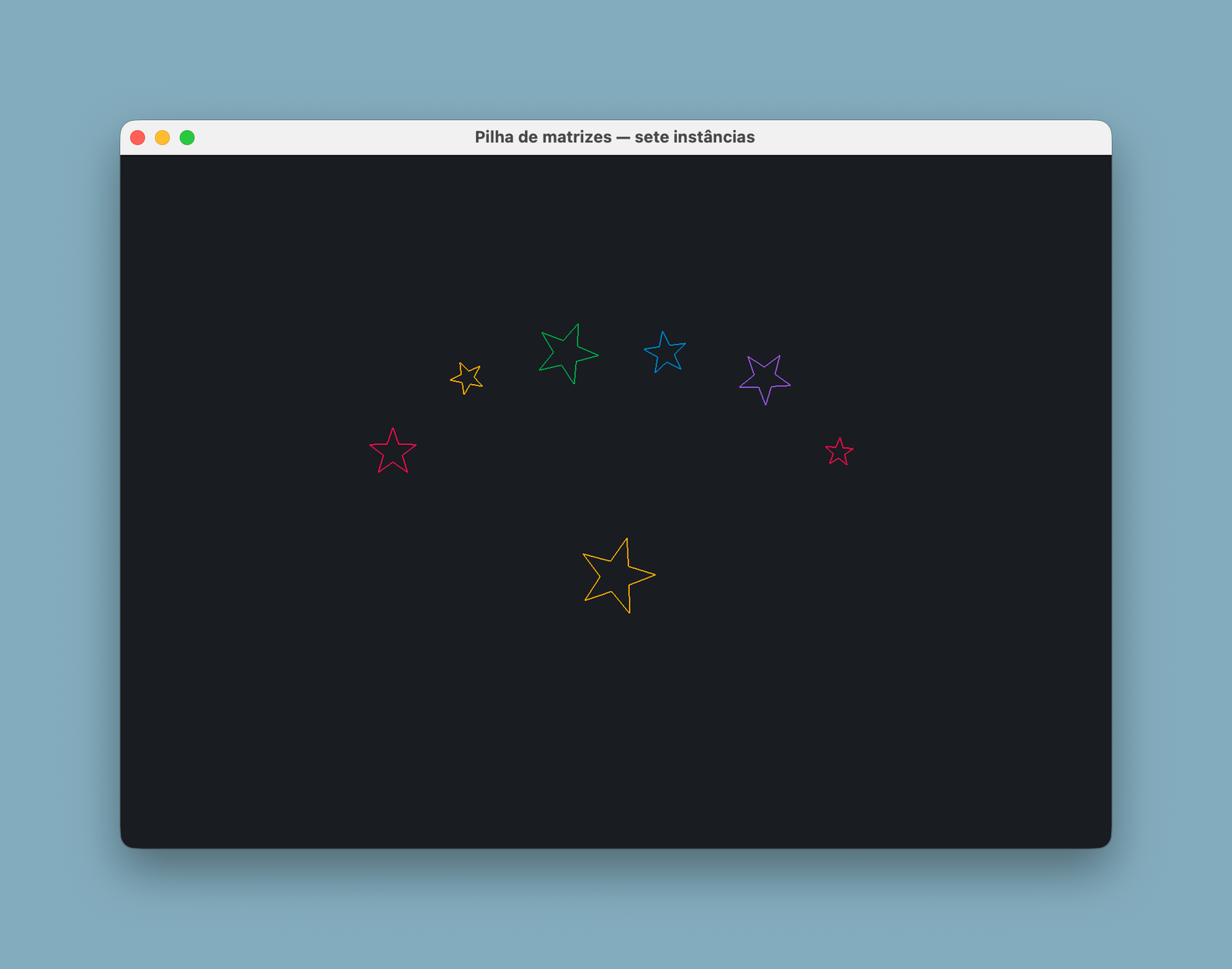

Saída de pilha_instancias2d.py. A função que desenha a estrela não muda; a lista INSTANCIAS é a única coisa que determina onde, com que ângulo e em que tamanho cada cópia aparece.

📥 Baixe o arquivo completo: pilha_instancias2d.py

pilha_instancias2d.py (trecho principal)

@staticmethod
def _desenhar_estrela(cor) -> None:
    """Uma estrela de cinco pontas, sempre centrada na própria origem."""
    glColor3f(*cor)
    glBegin(GL_LINE_LOOP)
    for k in range(10):
        raio = RAIO_EXTERNO if k % 2 == 0 else RAIO_INTERNO
        ang = math.pi / 2 + k * math.pi / 5
        glVertex2f(raio * math.cos(ang), raio * math.sin(ang))
    glEnd()

def paintGL(self) -> None:
    glClear(GL_COLOR_BUFFER_BIT)
    for cx, cy, angulo, escala, cor in INSTANCIAS:
        glPushMatrix()
        glTranslatef(cx, cy, 0.0)
        glRotatef(angulo, 0.0, 0.0, 1.0)
        glScalef(escala, escala, 1.0)
        self._desenhar_estrela(cor)
        glPopMatrix()

O que observar. _desenhar_estrela não recebe posição, ângulo nem escala — só a cor. Ela não sabe, e não precisa saber, onde vai parar: isso é inteiramente responsabilidade da matriz corrente no momento em que é chamada. Comente a linha glPopMatrix() e rode de novo: as instâncias passam a se acumular umas sobre as outras, cada vez mais deslocadas — é o vazamento que a nota acima descreveu, agora visível na tela.

---

Atividades de Laboratório

Aquecimento

Antes da atividade, use os três exemplos da aula para experimentar:

1. Em transformacoes2d.py, ative a rotação (R) e aumente o ângulo até passar de 90°. Em que quadrante vai parar o vértice que começou no eixo $x$ positivo? Confira com a fórmula, no papel, antes de olhar a tela.
2. Ainda em transformacoes2d.py, ative a escala (E) e leve $E_x$ a um valor negativo. O que acontece com o triângulo? Relacione com o que a fórmula $P' = (E_x \cdot x,\ E_y \cdot y)$ prevê para $x$ negativo.
3. Em composicao2d.py, pressione Espaço e compare as duas matrizes impressas no terminal. Multiplique-as à mão por um ponto simples, como $(1, 0)$, e confira que bate com o que a tela mostra.
4. Em pilha_instancias2d.py, comente o glPopMatrix() do laço principal e rode de novo. Depois de entender o efeito, desfaça o comentário — você vai precisar do glPopMatrix() funcionando na atividade.
5. Ainda em pilha_instancias2d.py, troque a ordem de glRotatef/glScalef no meio do laço (deixe glTranslatef onde está). O visual muda? Por quê — pense em quais das três transformações comutam entre si quando a escala é uniforme.

---

Atividade — Aros Olímpicos com a Pilha de Matrizes

Alvo visual da atividade: o MESMO desenho da Atividade 1 da Aula 03 — Figura 14 de lá —, agora produzido com glPushMatrix/glTranslatef/glPopMatrix em vez de vértices deslocados à mão.

Objetivo. Refazer os cinco aros olímpicos da Aula 03, mas desenhando um único aro na origem e usando a pilha de matrizes para posicionar as cinco cópias — sem que nenhuma coordenada de centro entre na conta de nenhum vértice.

Ponto de partida. O programa já abre a janela e configura a projeção; _desenhar_aro está pronta e desenha um aro centrado na origem; a lista AROS e o paintGL estão incompletos.

📥 Baixe o arquivo completo: aros2d_matrizes_base.py

Guarde o arquivo da Aula 03 ao lado deste

A comparação entre aros2d_solucao.py (Aula 03) e a sua solução aqui é o próprio objetivo da atividade. Duas diferenças devem saltar aos olhos: _desenhar_aro perde os parâmetros cx, cy — ela não precisa mais saber onde vai parar —, e o paintGL ganha um glPushMatrix/glPopMatrix por aro, onde antes havia só uma chamada de função.

Roteiro

Passo 1 — Confira _desenhar_aro. Ela já está pronta neste arquivo, e é diferente da versão da Aula 03: não recebe cx, cy, só raio e cor. Leia-a e confirme que todo vértice que ela emite está em torno de $(0, 0)$.

Passo 2 — Preencha AROS. Reaproveite as cinco cores, os cinco raios e as cinco posições que você já validou na Aula 03 — mas agora cada posição é só o centro (cx, cy), sem entrar em nenhuma conta de vértice.

Passo 3 — Escreva o laço de instâncias no paintGL. Para cada (cx, cy, cor) de AROS: empilhe a matriz, translade para (cx, cy), desenhe o aro, desempilhe. Releia o Exemplo 3 se travar na ordem das chamadas.

Antes de rodar: o que acontece se você desenhar o aro antes de chamar glTranslatef, em vez de depois? E se esquecer o glPushMatrix — só o glPopMatrix? Preveja os dois casos, teste os dois de propósito, e depois volte à versão correta.

Passo 4 — Confronte com a Aula 03. Rode os dois arquivos lado a lado. Os aros devem ficar pixel a pixel iguais aos da Figura 14 da Aula 03 — a técnica mudou, o resultado não.

Passo 5 — Teste o esquecimento de propósito. Comente o glPopMatrix() de dentro do laço e rode de novo. Descreva o que acontece e por que — a resposta é a mesma da nota da seção Isolando transformações, agora causada por você.

Checklist de conclusão

• Os cinco aros aparecem, nas cinco cores corretas, no mesmo layout da Aula 03.
• _desenhar_aro não recebe cx nem cy — nenhum centro é somado a nenhum vértice.
• Cada aro tem seu próprio glPushMatrix()/glPopMatrix().
• Removido o glPopMatrix() de teste do Passo 5 antes de entregar.
• Redimensionar a janela não deforma os aros nem os corta.

Para responder

Registre as respostas em um comentário no topo do arquivo:

1. Compare, linha a linha, o paintGL desta versão com o da Aula 03. Qual das duas você acha mais fácil de estender para 500 aros em posições aleatórias, e por quê — a resposta não é só "porque dá menos código".
2. No Passo 3, o que aconteceu quando você desenhou o aro antes de chamar glTranslatef? Explique com a regra "a última chamada antes do desenho age primeiro sobre o vértice".
3. Se cada aro também devesse ter um tamanho diferente (não só uma posição), que chamada você acrescentaria ao laço, e em que ordem em relação a glTranslatef? (Não precisa implementar — só justificar a ordem.)

---

Atividade — Quatro Composições 2D

Objetivo. Construir uma cena dividida pelos eixos $x$ e $y$ e posicionar um objeto em cada quadrante, usando somente a matriz GL_MODELVIEW para transladar, rotacionar ou escalar os modelos. Cada composição deve ser isolada com glPushMatrix()/glPopMatrix().

Esta atividade adapta para PySide6+PyOpenGL o exercício originalmente proposto em OpenGL+IUP. Os modelos já estão definidos em coordenadas locais; você não deve alterar nem recalcular seus vértices para obter o resultado.

📥 Baixe o arquivo-base: t2_transformacoes2d_base.py

Resultado a construir

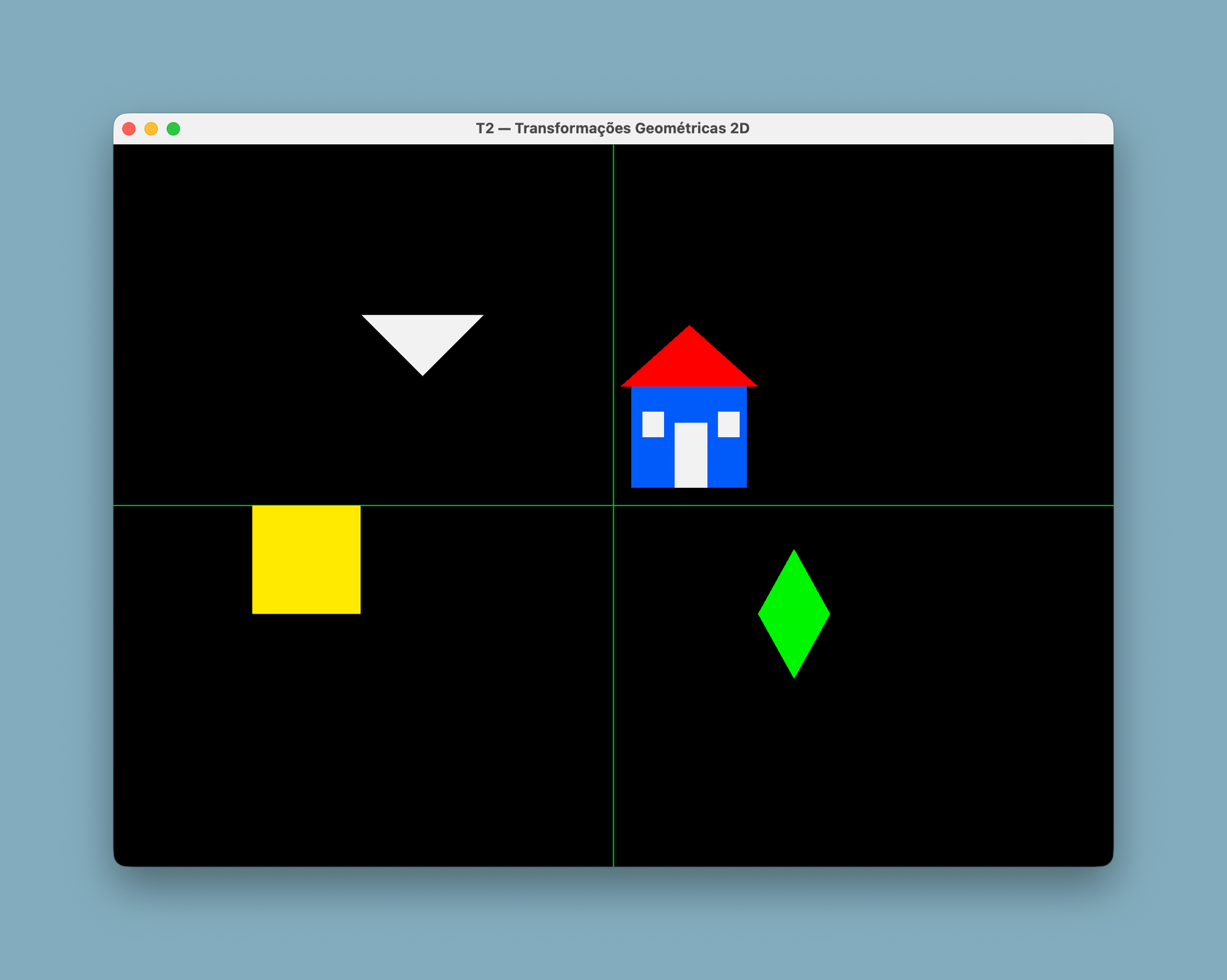

Resultado de referência da atividade: cada modelo ocupa um quadrante após a composição das transformações 2D.

Use a Figura 8 como referência visual para a organização da cena. Pequenas diferenças de posição são aceitáveis, desde que os objetos permaneçam nos quadrantes indicados e respeitem as transformações exigidas.

Quadrante	Objeto	Transformações exigidas
1º — superior direito	Casa	Origem local $p_1$ posicionada em $(5,5)$; posição estática
2º — superior esquerdo	Triângulo retângulo	Centralizado aproximadamente em $(-50,50)$ e rotacionado $45°$
3º — inferior esquerdo	Quadrado	Escala uniforme $3×$ e alinhamento na parte superior esquerda
4º — inferior direito	Losango	Translação $(-30,-50)$ aplicada primeiro e rotação de $90°$ aplicada depois

Por que a ordem do losango é parte do enunciado

Uma translação isolada para $(-30,-50)$ terminaria no terceiro quadrante. Nesta adaptação, o losango deve ser primeiro transladado e depois rotacionado $90°$ em torno da origem do SRU. A rotação leva seu centro de $(-30,-50)$ para $(50,-30)$, no quarto quadrante. Em termos de matrizes, $P' = R(90°)\,T(-30,-50)\,P$; no código OpenGL, isso significa chamar glRotatef antes de glTranslatef, pois a chamada mais próxima do desenho afeta os vértices primeiro.

Roteiro

Passo 1 — Leia os modelos locais. Confira desenhar_casa, desenhar_triangulo_retangulo, desenhar_quadrado e desenhar_losango. Nenhuma dessas funções recebe posição, ângulo ou escala. Essa separação é intencional: as funções definem como o modelo é, enquanto a matriz corrente determina onde e como a instância aparece.

Passo 2 — Posicione a casa. No primeiro quadrante, isole a matriz e use uma única translação para colocar o ponto $p_1=(0,0)$ da casa em $(5,5)$. A casa não recebe rotação nem escala.

Passo 3 — Componha o triângulo. No segundo quadrante, faça o triângulo girar $45°$ em torno da própria origem e, depois, posicione-o aproximadamente no centro $(-50,50)$. Escreva as chamadas na ordem necessária para que a rotação afete o modelo antes da translação.

Passo 4 — Componha o quadrado. No terceiro quadrante, amplie o quadrado uniformemente por um fator 3 e, depois, posicione seu centro em $(-85,-15)$. Com esses valores, o quadrado de lado 10 passa a ter lado 30 e fica alinhado às bordas superior e esquerda do quadrante.

Passo 5 — Resolva o losango pela ordem das matrizes. No quarto quadrante, faça a translação $(-30,-50)$ agir primeiro e a rotação de $90°$ agir depois. Antes de executar, calcule no papel o destino do centro:

$$R(90°)\begin{bmatrix}-30\\-50\\1\end{bmatrix} =\begin{bmatrix}50\\-30\\1\end{bmatrix}.$$

Passo 6 — Teste o isolamento. Comente temporariamente um dos glPopMatrix(). Observe quais objetos passam a herdar a transformação anterior e explique por que o vazamento começa naquele ponto. Restaure o glPopMatrix() antes de entregar.

Checklist de conclusão

• Os quatro objetos aparecem nos quadrantes indicados.
• Nenhum vértice dos modelos foi alterado para posicionar um objeto.
• Cada objeto está isolado por glPushMatrix()/glPopMatrix().
• O triângulo está rotacionado $45°$ e o quadrado tem escala $3×$.
• O losango usa exatamente a translação $(-30,-50)$ e a rotação $90°$ na ordem solicitada.
• Redimensionar a janela preserva as proporções e mantém os quatro quadrantes visíveis.

Para responder

Registre as respostas em um comentário no topo do arquivo:

1. Qual é a ordem das chamadas glTranslatef e glRotatef no código do triângulo, e por que ela produz rotação local antes do posicionamento?
2. Por que o quadrado precisa ser escalado antes de ser transladado se a posição $(-85,-15)$ representa o centro final desejado?
3. O losango recebe uma translação com $x$ negativo, mas termina com $x$ positivo. Demonstre esse resultado com a matriz de rotação de $90°$.
4. O que mudaria se rotação e translação do losango fossem invertidas?

---

Exercícios

Questões dissertativas

Q1

Os aros da Aula 03 já eram instâncias de um mesmo modelo, mas não usavam nenhuma transformação geométrica. Explique por que isso foi possível ali, e por que a técnica deixa de bastar para um modelo com várias primitivas.

Q2

Por que a translação não pode ser escrita como uma matriz 2x2 multiplicando o ponto (x, y), e como as coordenadas homogêneas resolvem isso?

Q3Difícil

Um objeto é transladado por T=(4,0) e depois escalado por Ex=2, Ey=1 (nessa ordem). Escalado por Ex=2, Ey=1 e depois transladado por T=(4,0) (na ordem oposta). Mostre, com um ponto de sua escolha, que os dois resultados são diferentes, e explique a causa em uma frase.

Q4

Descreva, em termos de matrizes, como escalar um objeto em torno do seu próprio centro C=(Cx,Cy) em vez de em torno da origem — e diga o que acontece com C nessa composição.

Q5

Sob que condição rotação e escala comutam? Dê um exemplo em que elas comutam e um contraexemplo em que não comutam.

Q6

Em um laço que desenha N instâncias de um mesmo modelo com glPushMatrix/glTranslatef/.../glPopMatrix, o que acontece se o glPopMatrix de dentro do laço for removido? E se, em vez disso, for o glPushMatrix que faltar?

Questões objetivas

Quiz7 questões

1. Um ponto P = (3, 2) é transladado por T = (-1, 4). Qual é P'?

• a)(2, 6)
• b)(-3, 8)
• c)(4, -2)
• d)(2, -6)
• e)(3, 2)

2. Um ponto P = (2, 0) é rotacionado 90° (sentido anti-horário, em torno da origem). Qual é P'?

• a)(0, 2)
• b)(0, -2)
• c)(-2, 0)
• d)(2, 0) — não muda
• e)(1.4, 1.4), aproximadamente

3. Um objeto é transladado por T=(6,0) e depois escalado por Ex=Ey=3 (nessa ordem, em torno da origem). Para que ponto vai o vértice que começa em (0,0)?

• a)(18, 0)
• b)(6, 0)
• c)(2, 0)
• d)(0, 0)
• e)(3, 0)

4. No código glTranslatef(cx, cy, 0); glRotatef(ang, 0, 0, 1); glVertex2f(x, y);, qual transformação afeta o vértice primeiro?

• a)glTranslatef, porque é a primeira linha do código
• b)glRotatef, porque é a última chamada antes do vértice
• c)As duas ao mesmo tempo, porque OpenGL combina tudo em uma única operação
• d)Depende de qual matriz está ativa (GL_MODELVIEW ou GL_PROJECTION)
• e)Nenhuma: glVertex2f não é afetado por chamadas anteriores no mesmo quadro

5. Em qual das situações abaixo rotação e escala comutam (dão o mesmo resultado nas duas ordens)?

• a)Sempre, para quaisquer Ex e Ey
• b)Nunca, a menos que o ângulo seja 0°
• c)Quando Ex = Ey (escala uniforme)
• d)Quando o ângulo é múltiplo de 180°, qualquer que seja a escala
• e)Só quando a rotação é aplicada em torno de um ponto diferente da origem

6. Um laço desenha 5 instâncias de um modelo com glPushMatrix() / glTranslatef(...) / desenhar() / glPopMatrix() a cada volta. O glPopMatrix() da terceira volta é removido por engano. O que se vê na tela?

• a)As 5 instâncias aparecem normalmente: glPopMatrix só afeta o desempenho, não o resultado
• b)As instâncias 1 e 2 aparecem corretas; a partir da 3ª, cada uma acumula o deslocamento das anteriores
• c)Nenhuma instância aparece, porque a pilha de matrizes trava
• d)Só a instância 3 desaparece; as outras quatro continuam corretas
• e)O programa encerra com um erro antes de desenhar qualquer coisa

7. Por que a técnica de somar o centro (cx, cy) a cada vértice — usada nos aros da Aula 03 — deixa de ser prática para um modelo com dezenas de primitivas, mesmo continuando matematicamente correta?

• a)Porque a soma deixa de ser uma operação válida em modelos grandes
• b)Porque o OpenGL limita o número de primitivas por objeto
• c)Porque a soma precisaria ser escrita em cada vértice de cada primitiva do modelo, toda vez que ele for instanciado em um lugar novo
• d)Porque só glTranslatef aceita valores maiores que uma unidade
• e)Não deixa de ser prática: é sempre preferível a usar transformações

---

Referências

Principais (essenciais)

• AZEVEDO, E.; CONCI, A.; LETA, F. R. Computação Gráfica. Rio de Janeiro: Elsevier, 2003–2008. 2 v. (004.92 A994c)
• FOLEY, J. D. et al. Computer Graphics: Principles and Practice. 3. ed. Addison-Wesley, 2013. (004.92 C738)
• HEARN, D.; BAKER, M. P.; CARITHERS, W. R. Computer Graphics with OpenGL. 4. ed. Pearson Prentice Hall, 2011. (004.92 H436co)
• The Khronos Group. OpenGL 2.1 Reference Pages — glTranslate, glRotate, glScale. Disponível em: registry.khronos.org/OpenGL-Refpages/gl2.1
• The Khronos Group. OpenGL 2.1 Reference Pages — glPushMatrix, glPopMatrix. Disponível em: registry.khronos.org/OpenGL-Refpages/gl2.1

Aprofundamento (opcionais)

• COHEN, M.; MANSSOUR, I. H. OpenGL: uma abordagem prática e objetiva. São Paulo: Novatec, 2006. (004.92 C678o)
• HETEM JUNIOR, A. Computação gráfica. Rio de Janeiro: LTC, 2006. (004.92 H589c)
• Wikipedia. Homogeneous coordinates. Disponível em: en.wikipedia.org/wiki/Homogeneous_coordinates
• Wikipedia. Transformation matrix. Disponível em: en.wikipedia.org/wiki/Transformation_matrix
