Aula 07 — Leitura de Objetos e Superfícies Ocultas

Objetivos

Ao final desta aula você deve ser capaz de:

• Comparar wireframes, malhas poligonais e representações de sólidos, reconhecendo que cada estrutura responde a perguntas diferentes sobre o objeto.
• Construir uma malha triangular indexada com uma lista de vértices e uma tabela de faces, sem repetir coordenadas compartilhadas.
• Orientar consistentemente os vértices das faces e explicar como essa orientação define frente, verso e vetor normal.
• Diferenciar teste de profundidade e descarte de faces traseiras, diagnosticando o defeito visual produzido quando cada mecanismo é desligado.
• Calcular a normal de uma face por produto vetorial e relacioná-la à orientação usada no descarte de faces traseiras.
• Carregar um modelo de um arquivo Wavefront OBJ, convertendo seus índices para a mesma malha indexada usada nos exemplos escritos à mão.

---

Conteúdo

Retomando: o que muda em relação à Aula 06

Na Aula 06, a pirâmide já tinha cinco vértices e uma tabela indexada de faces. Cada face, porém, era usada apenas para percorrer seu contorno com GL_LINE_LOOP. Isso bastava para desenhar o wireframe, mas ainda não exigia decidir qual lado da face era exterior nem atribuir-lhe uma normal. Nesta aula, a mesma organização em VERTICES e FACES passa a produzir superfícies preenchidas; por isso, a ordem dos índices e as normais tornam-se essenciais.

Por que a ordem das faces muda em relação à Aula 06?

No wireframe, percorrer os vértices de uma face em sentido horário ou anti-horário produz as mesmas linhas. A tabela da Aula 06, portanto, podia ter as faces laterais orientadas para dentro sem alterar a imagem. Ao ativar o descarte de faces traseiras, isso deixa de ser indiferente: a tabela usada aqui inverte a ordem necessária para que todas as normais apontem para fora. Reaproveitar literalmente as faces da aula anterior faria as quatro laterais desaparecerem com o culling ativo.

Modelagem geométrica é o conjunto de métodos usados para descrever a forma e as propriedades geométricas de um objeto de maneira que um sistema gráfico possa armazená-lo, transformá-lo e exibi-lo. Não existe uma única representação melhor para tudo: a estrutura adequada depende das operações que o programa precisa realizar.

Cada família de representação guarda uma coisa diferente sobre o objeto — e é essa escolha que decide quais perguntas o programa consegue responder sem recalcular tudo.

Formas de representação

Cada família da Figura 1 é uma resposta diferente à pergunta "o que exatamente guardar sobre este objeto".

Representação	Armazena principalmente	Ponto forte	Limitação típica
Wireframe	vértices e arestas	simples, leve e rápido	imagem ambígua; não define superfícies nem interior
Malha poligonal	vértices e faces	adequada à rasterização e a diferentes níveis de detalhe	aproxima superfícies curvas; não garante, sozinha, um sólido válido
B-Rep	fronteira orientada e conectividade	descreve a casca de um sólido	exige consistência topológica
CSG	árvore de primitivas e operações booleanas	construção paramétrica por união, interseção e diferença	precisa ser convertida para exibição convencional
Varredura	seção geratriz e trajetória	modela extrusões e sólidos de revolução	depende da escolha da seção e do caminho
Voxels / octree	células ocupadas no espaço	testes de pertencimento e colisão	alta resolução pode consumir muita memória

Uma malha poligonal representa a superfície como um conjunto discreto de faces. Triângulos são preferidos porque três pontos não colineares sempre definem um plano, todo triângulo é convexo e o hardware gráfico os processa diretamente. Quadriláteros e polígonos maiores acabam triangulados antes da rasterização.

Superfície não é automaticamente sólido

Uma coleção de triângulos pode ter buracos, faces duplicadas, auto-interseções ou orientações incompatíveis. Para delimitar um sólido, a malha deve ser fechada e coerente: cada aresta interna é compartilhada pelas faces esperadas, e suas orientações concordam sobre qual lado é exterior.

Malha indexada: coordenadas uma vez, conectividade por índices

Em uma malha indexada, VERTICES guarda as coordenadas e FACES guarda índices. Assim, faces vizinhas compartilham o mesmo vértice de verdade, em vez de manter cópias independentes da mesma coordenada.

VERTICES = [
    (0.0, 1.5, 0.0),   # 0: ápice
    (-1.0, 0.0, -1.0), # 1..4: base
    (1.0, 0.0, -1.0),
    (1.0, 0.0, 1.0),
    (-1.0, 0.0, 1.0),
]

FACES = [
    (0, 2, 1), (0, 3, 2), (0, 4, 3), (0, 1, 4),
    (1, 2, 3), (1, 3, 4),  # base quadrada em dois triângulos
]

Os quatro triângulos laterais compartilham o ápice de índice 0. Se ele for alterado, todas as faces que o referenciam mudam juntas. Essa separação entre geometria (coordenadas) e topologia (quem se liga a quem) reduz redundância e evita fendas causadas por cópias divergentes.

A economia cresce depressa. Nesta pirâmide, seis faces guardam 18 índices em vez de 54 números soltos; no toro de 1024 faces do terceiro exemplo desta aula, são 3072 índices contra 9216 coordenadas — além das coordenadas armazenadas uma vez na lista de vértices. Essa comparação conta índices e coordenadas separadamente; a economia em bytes depende do tipo usado para cada valor.

Ambiente e execução dos exemplos

Os arquivos completos são executáveis com Python 3.10+, PySide6, PyOpenGL e contexto compatível com OpenGL 2.1. Na raiz do repositório:

uv run aula-07-modelagem-geometrica/malha_indexada.py
uv run aula-07-modelagem-geometrica/visibilidade.py
uv run aula-07-modelagem-geometrica/carga_modelos.py

Para downloads isolados, instale as dependências com python -m pip install PySide6 PyOpenGL e execute python nome_do_arquivo.py. Guarde toro.obj junto de carga_modelos.py, ou passe seu caminho como argumento. As setas giram os objetos e Esc fecha as janelas. Os trechos curtos desta página são recortes para leitura.

Exemplo 1 — da estrutura de arame à malha

📥 Baixe o arquivo completo: malha_indexada.py

malha_indexada.py (trecho principal)

glPolygonMode(GL_FRONT_AND_BACK, GL_LINE if self.wireframe else GL_FILL)
glBegin(GL_TRIANGLES)
for face, cor in zip(FACES, CORES):
    glColor3f(*cor)
    for indice in face:
        glVertex3f(*VERTICES[indice])
glEnd()

Pressione W para alternar entre wireframe e preenchimento. Pressione T para sobrepor a triangulação ao modelo preenchido. A geometria não muda: só muda a forma como as mesmas faces são rasterizadas.

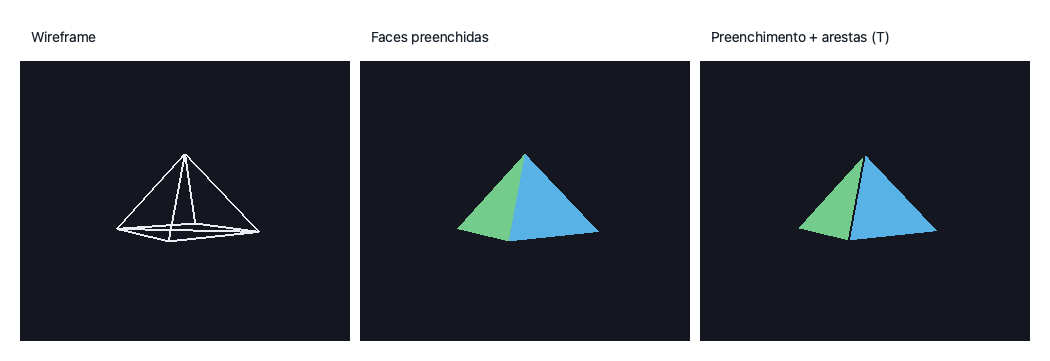

A Figura 2 compara três execuções da mesma malha: somente arestas, faces preenchidas e preenchimento com arestas sobrepostas. O preenchimento oculta as arestas traseiras que eram visíveis no wireframe. T não triangula o objeto: ele apenas revela os triângulos que já estão em FACES. Para ver a diagonal da base, gire o modelo até enxergar sua parte inferior.

A representação muda, mas os cinco vértices e os seis triângulos permanecem iguais.

Orientação das faces e normais

OpenGL considera, por padrão, frontal uma face cujos vértices aparecem em ordem anti-horária na tela. Ao construir uma malha fechada, organizamos as faces em sentido anti-horário quando vistas do exterior. Inverter dois índices troca a orientação do triângulo e, portanto, o sinal de sua normal.

Para uma face com vértices $a$, $b$ e $c$, dois vetores do plano são $u=b-a$ e $v=c-a$. A normal é o produto vetorial normalizado:

$$\hat{n}=\frac{(b-a)\times(c-a)}{\lVert(b-a)\times(c-a)\rVert}$$

A regra da mão direita conecta a ordem dos vértices à direção da normal: os dedos acompanham $a \rightarrow b \rightarrow c$ e o polegar aponta para $\hat{n}$. A Figura 3 mostra os dois casos lado a lado — a mesma geometria, mudando só a ordem dos índices na tabela de faces.

A geometria é a mesma nos dois quadros: o que muda é a ordem em que os três índices são enviados. Trocar dois deles inverte o produto vetorial e transforma uma face frontal em traseira.

A normal calculada ajuda a conferir a orientação, mas glNormal3f não controla o descarte: a API usa a ordem dos vértices projetados e glFrontFace. Inverter só a normal afetará a iluminação na Aula 08, sem trocar frente e verso. Se o produto vetorial tiver comprimento zero, os pontos são colineares ou coincidentes: o triângulo é degenerado e não tem uma normal unitária definida.

Se uma face some assim que o descarte de faces traseiras é ligado, a primeira suspeita é a orientação invertida. A Aula 08 retoma as normais para calcular a interação entre luz e superfície.

Superfícies ocultas: dois mecanismos, duas perguntas

Em uma projeção 3D, vários fragmentos podem disputar o mesmo pixel. O teste de profundidade mantém, para cada posição da tela, o fragmento mais próximo já encontrado. Por isso o quadro precisa limpar tanto a cor quanto a profundidade:

glEnable(GL_DEPTH_TEST)
glDepthFunc(GL_LESS)  # padrão: aceita o fragmento mais próximo
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

O descarte de faces traseiras (back-face culling) elimina antes da rasterização faces orientadas para longe do observador:

glEnable(GL_CULL_FACE)
glCullFace(GL_BACK)
glFrontFace(GL_CCW)

glDepthFunc escolhe a comparação feita no depth buffer. O padrão GL_LESS aceita o novo fragmento quando sua profundidade é menor que a já armazenada. Outras comparações, como GL_LEQUAL, existem para casos específicos. De modo semelhante, glCullFace(GL_BACK) descarta o verso; GL_FRONT descarta a frente e GL_FRONT_AND_BACK descarta ambas — esta última opção é útil para diagnóstico, mas não deixa polígonos para rasterizar.

Eles não são substitutos, porque respondem a perguntas diferentes:

	Teste de profundidade	Descarte de faces traseiras
Pergunta que responde	qual fragmento está mais perto nesta posição da tela	esta face está voltada para longe do observador
Dado que usa	a profundidade de cada fragmento	a orientação dos vértices na tela
Quando age	depois da rasterização, fragmento a fragmento	antes da rasterização, face a face
Funciona entre objetos diferentes	sim	não
Precisa de malha fechada para executar	não	não; exige cuidado com superfícies abertas

Para as superfícies opacas desta aula, o teste de profundidade resolve a oclusão por pixel. O descarte economiza o processamento de faces traseiras, mas não compara distâncias entre superfícies. A fração descartada depende da geometria e da câmera; não é necessariamente metade das faces.

Numa malha fechada e coerente, vista de fora, retirar o descarte normalmente preserva a imagem se o teste de profundidade estiver ativo. Uma folha ou uma parede sem espessura, porém, pode precisar mostrar os dois lados. O descarte funciona também em malhas abertas; cabe ao programa decidir se ocultar o verso é adequado. Transparência requer cuidados além deste roteiro de superfícies opacas.

Esses não são os únicos algoritmos de visibilidade. O algoritmo do pintor ordena superfícies do fundo para a frente; BSP-trees particionam o espaço; Warnock subdivide a tela; e técnicas como A-buffer, scan-line Z-buffer, depth sort, células e portais atendem a diferentes tipos de cena. Nesta aula, o depth buffer e o back-face culling são o foco porque estão disponíveis diretamente no pipeline do OpenGL usado pelos exemplos.

Exemplo 2 — profundidade e descarte sob controle

📥 Baixe o arquivo completo: visibilidade.py

O segundo exemplo separa os dois mecanismos de visibilidade:

Tecla	Alterna	Experimento
D	teste de profundidade	gire o objeto e observe faces distantes cobrindo faces próximas quando desligado
C	descarte de faces traseiras	compare uma face correta e a mesma face invertida
I	inverte/restaura a terceira face	introduz um erro de orientação sem editar o arquivo
R	restaura estados e rotação	profundidade ligada, descarte desligado, faces corretas

visibilidade.py (trecho principal)

glEnable(GL_DEPTH_TEST) if self.depth else glDisable(GL_DEPTH_TEST)
glEnable(GL_CULL_FACE) if self.culling else glDisable(GL_CULL_FACE)
glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT)

Experimento — isolar profundidade e orientação

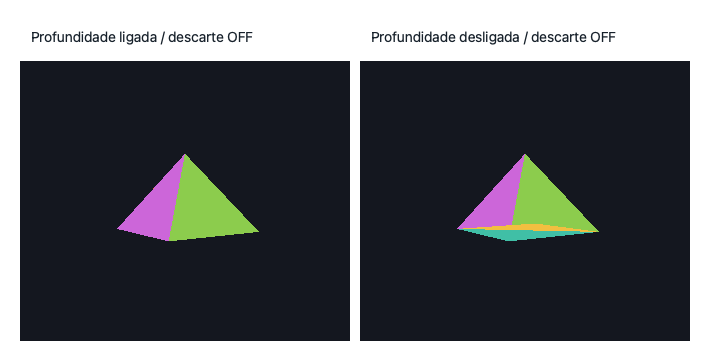

1. Pressione R. Com descarte desligado, use D para comparar profundidade ligada e desligada no mesmo ângulo, como na Figura 4. Sem a comparação de profundidade, triângulos desenhados depois podem cobrir os mais próximos.

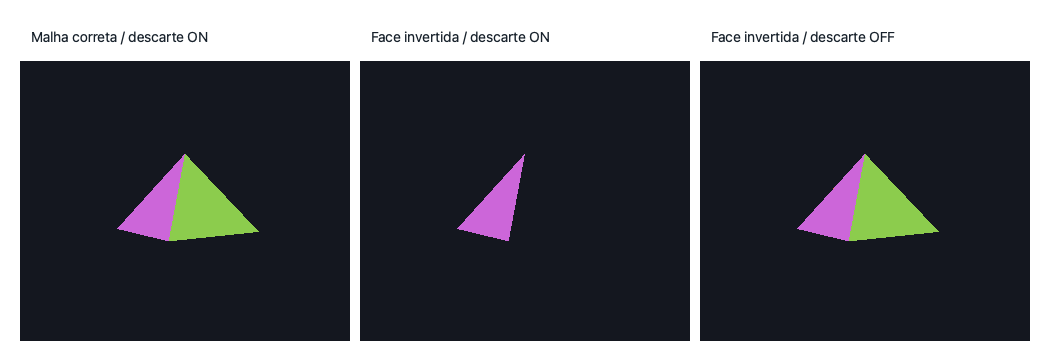

2. Pressione R e C. Use I para inverter a terceira face, como na Figura 5. O defeito aparece sem desligar a profundidade. Desligue C: a face volta, embora seus índices continuem invertidos. R restaura tudo.

Na pirâmide convexa, ativar o descarte pode esconder o problema causado pela falta de profundidade: as faces traseiras deixam de ser desenhadas. Por isso a primeira comparação exige descarte desligado. Isso não torna os dois mecanismos equivalentes em cenas com vários objetos ou concavidades.

Desligar o teste de profundidade deixa a ordem de desenho decidir qual superfície aparece.

Desligar o descarte revela a face invertida, mas só corrigir seus índices repara a orientação.

Carga de modelos: quando a malha não cabe no código-fonte

Até aqui, toda malha foi digitada no próprio programa. Isso funciona enquanto o modelo tem cinco vértices; não funciona para nada que se pareça com um objeto real. Modelos são criados em ferramentas de modelagem, como Blender, 3ds Max e Maya, e exportados para formatos de troca, que o programa lê em tempo de execução.

O Wavefront OBJ é o formato de troca mais simples de ler: texto puro, uma diretiva por linha, sem cabeçalho binário. Ele guarda exatamente a estrutura que esta aula construiu à mão.

Registro	Significado	Corresponde a
v x y z	um vértice	um elemento de VERTICES
vn x y z	uma normal	um elemento de NORMAIS
vt u v	uma coordenada de textura	assunto de uma aula posterior
f a b c	uma face, por índices	um elemento de FACES

Geometria no OBJ, aparência no MTL

O OBJ pode fazer referência a uma biblioteca de materiais com mtllib e selecionar um material para as faces seguintes com usemtl. A biblioteca fica em um arquivo MTL separado:

Registro MTL	Informação
newmtl	nome que poderá aparecer em usemtl
Ka, Kd, Ks	coeficientes ambiente, difuso e especular
Ns	expoente de brilho especular
d	opacidade do material
illum	modelo de iluminação sugerido pelo arquivo
map_Kd	arquivo de textura associado à cor difusa

Esses registros descrevem parâmetros; eles não iluminam o objeto sozinhos. O programa ainda precisa criar fontes, configurar o modelo de reflexão e aplicar os materiais durante o desenho. A Aula 08 faz essa ligação. O carregador desta aula lê apenas geometria e normais para manter o primeiro parser OBJ pequeno e auditável.

A pirâmide dos exemplos anteriores, escrita em OBJ, é literalmente a mesma malha indexada:

piramide.obj

# ápice e quatro vértices da base
v  0.0  1.5  0.0
v -1.0  0.0 -1.0
v  1.0  0.0 -1.0
v  1.0  0.0  1.0
v -1.0  0.0  1.0
# quatro faces laterais e a base triangulada
f 1 3 2
f 1 4 3
f 1 5 4
f 1 2 5
f 2 3 4
f 2 4 5

Quatro armadilhas de quem escreve o primeiro carregador

1. Os índices do OBJ começam em 1. A face f 1 3 2 é a tupla (0, 2, 1) em Python. Esquecer a conversão normalmente provoca IndexError assim que uma face referencia o último vértice, pois o índice len(vertices) fica fora da faixa válida da lista.
2. Índices negativos contam de trás para frente. f -3 -2 -1 são os três últimos vértices lidos até ali. Exportadores usam essa forma para permitir concatenar arquivos.
3. Faces podem ter mais de três vértices. Um polígono de $n$ lados vira $n-2$ triângulos por triangulação em leque, todos compartilhando o primeiro vértice. O leque só é correto para polígonos convexos — para um polígono côncavo ele produz triângulos fora da face.
4. Um vértice de face pode vir em quatro formas: v, v/vt, v//vn e v/vt/vn. Separar o campo por / e ler o que interessa é obrigatório; tratar 1//1 como um inteiro falha.

Normais: as do arquivo ou as da malha?

Um OBJ pode ou não trazer vn. Quando não traz, as normais são calculadas da própria geometria, com o mesmo produto vetorial da seção anterior. Quando traz, vale usá-las: elas podem carregar uma intenção que a geometria sozinha não expressa — uma quina viva, por exemplo, é representada associando normais diferentes aos cantos das faces que compartilham a mesma posição, e a média das faces vizinhas apagaria justamente a quina.

Escala e posição do modelo carregado

Um arquivo qualquer pode vir em qualquer unidade e em qualquer posição. Carregar sem ajustar é a causa mais comum do "abri e não apareceu nada": o modelo ficou grande ou pequeno demais para a escala da cena, ou está longe da origem e ficou fora do volume de visualização. O exemplo centraliza o modelo na origem e o escala pela maior dimensão de sua caixa envolvente antes de desenhar.

Exemplo 3 — lendo um modelo de arquivo

📥 Baixe o programa: carga_modelos.py e o modelo: toro.obj

carga_modelos.py (trecho principal)

# Cada canto guarda índices independentes de posição e de normal.
pedacos = campo.split("/")
iv = _indice(pedacos[0], len(vertices))
inormal = None
if len(pedacos) == 3 and pedacos[2]:
    inormal = _indice(pedacos[2], len(normais_lidas))
cantos.append((iv, inormal))

# Depois de ler os cantos: triangulação em leque.
for k in range(1, len(cantos) - 1):
    triangulo = (cantos[0], cantos[k], cantos[k + 1])
    faces.append(tuple(canto[0] for canto in triangulo))

No arquivo completo, as normais também são guardadas por canto de triângulo. Assim, duas faces podem compartilhar a posição e usar normais diferentes. Se algum canto não tiver normal, este carregador usa as normais calculadas para a malha inteira; ele não mistura as duas origens no mesmo desenho.

O toro.obj tem 512 vértices e 1024 faces — uma superfície fechada, curva e não convexa, e por isso um caso muito melhor que a pirâmide para observar a triangulação e a visibilidade de uma superfície com concavidades:

Tecla	Alterna	O que observar
W	wireframe / preenchido	a densidade da malha que produz a curva aparente
C	descarte de faces traseiras	em uma malha fechada e coerente, a imagem não muda
N	normais do arquivo / calculadas	o título informa a origem selecionada; sem vn, o terminal informa a indisponibilidade
0	orientação inicial	retorna ao mesmo enquadramento
L, S	iluminação e tonalização opcionais	ponte para a Aula 08; deixe a iluminação desligada nesta atividade

O modo inicial usa cores alternadas por triângulo, com iluminação desligada. A tecla N seleciona os dados, mas só altera a iluminação quando L e o modo suave (S) estão ativos. Isso evita interpretar uma ausência de mudança visual como falha na leitura de vn.

O programa também imprime, ao abrir, quantos índices a malha indexada usa contra quantas coordenadas seriam necessárias se cada face guardasse as suas.

O que este carregador não faz

Ele lê geometria e normais, e ignora materiais. Em um OBJ, mtllib aponta para um arquivo MTL e usemtl seleciona um material definido nele; registros como newmtl, Ka, Kd, Ks, Ns, d e illum descrevem nome, componentes de reflexão, brilho, opacidade e modelo de iluminação. O carregador também ignora coordenadas de textura, grupos e suavização. É o suficiente para esta aula; texturas e materiais entram mais adiante no curso. Um carregador de produção também verificaria faces degeneradas e orientações incoerentes. Este exemplo já rejeita índices zero e fora da faixa, mas não é um validador geral de OBJ.

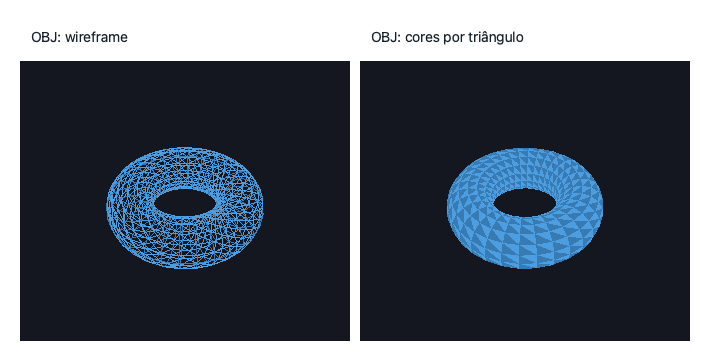

Na Figura 6, o mesmo arquivo OBJ aparece em wireframe e com triângulos preenchidos. Para reproduzir o enquadramento, pressione 0 e depois a seta para baixo nove vezes; isso eleva a rotação X de −20° para 25° e deixa o furo visível. O furo central pertence à geometria do toro; ele não indica uma face perdida. Já uma falha localizada que aparece ao ativar C sugere uma orientação incorreta e deve ser investigada na tabela de faces.

O carregamento reconstrói a conectividade do arquivo; preencher a malha torna sua superfície visível.

Da modelagem à visibilidade

A modelagem define os dados que todas as etapas seguintes consomem: cada ligação a partir das faces indexadas representa uma decisão tomada no modelo e cobrada depois, na imagem.

Sem faces não há superfície para rasterizar; sem orientação consistente o descarte falha; sem profundidade a visibilidade depende da ordem acidental do desenho. Como mostra a Figura 7, nenhuma dessas etapas consegue corrigir um problema introduzido na anterior.

---

Atividades de Laboratório

Aquecimento

1. Em uma cópia de malha_indexada.py, altere apenas a altura do ápice em VERTICES[0]. Preveja quais quatro faces mudam; execute e confira. Restaure a coordenada antes da próxima comparação.
2. Repita o experimento de profundidade e orientação com R, D, C e I. Explique por que desligar C faz a face reaparecer sem reparar os índices.
3. Salve o piramide.obj mostrado no conteúdo e abra-o com python carga_modelos.py piramide.obj. Confirme seis triângulos e ausência de normais no arquivo pela mensagem do terminal.

Atividade — Octaedro como malha triangular indexada

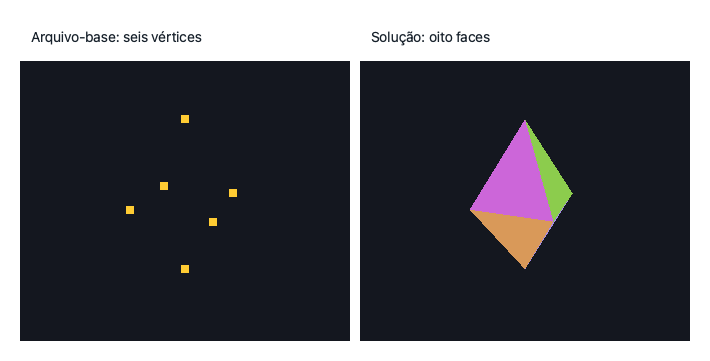

A Figura 8 compara o ponto de partida executável com a solução da atividade. As cores são escolhidas por face e não dependem de luz: nesta aula, elas servem para acompanhar os índices e diagnosticar a visibilidade.

A atividade transforma seis posições isoladas em uma superfície fechada de oito triângulos.

} />

📥 Baixe o ponto de partida: octaedro_base.py

Objetivo. Completar um octaedro alongado, formado por duas pirâmides de base quadrada, usando seis vértices e oito faces triangulares, calcular suas normais e renderizá-lo com visibilidade correta, como na Figura 8.

Roteiro

Passo 1 — reconheça os vértices e conecte as faces (TODO 1). Execute o arquivo-base: aparecem seis pontos. Identifique topo, fundo e os quatro pontos do equador em VERTICES. Preencha FACES com quatro triângulos ligados ao topo e quatro ao fundo. Faces vizinhas devem percorrer a aresta compartilhada em sentidos opostos. O desenho ainda mostra pontos até o passo 4.

Passo 2 — calcule e confira as normais (TODO 2). Implemente normal_face com o produto vetorial normalizado. Para cada face, calcule também seu centro pela média dos três vértices: como este modelo é convexo e centrado na origem, o produto escalar entre centro e normal deve ser positivo. Valor negativo indica orientação para dentro. Esse teste não é um validador geral para modelos côncavos. A normal será usada na iluminação da Aula 08; aqui ela ajuda a conferir a geometria, sem precisar de GL_LIGHTING.

Passo 3 — configure a visibilidade (TODO 3). Habilite GL_DEPTH_TEST e GL_CULL_FACE em initializeGL. O programa já define descarte de faces traseiras e frente anti-horária. Não acrescente luzes nem materiais.

Passo 4 — desenhe a malha (TODO 4). Substitua GL_POINTS por GL_TRIANGLES. Percorra enumerate(FACES), use CORES[numero] com glColor3f e envie as três posições de cada face. Cada índice seleciona um elemento de VERTICES; não envie o índice como coordenada.

Passo 5 — introduza e corrija um defeito. Gire com esquerda/direita e confira a superfície fechada. Troque dois índices de uma face visível e observe seu desaparecimento com o descarte ativo. Restaure os índices e confirme a correção. Se a malha sumir inteira, confira o sentido das faces; se faces distantes cobrirem as próximas, confira o teste de profundidade.

Checklist de conclusão

• O modelo tem exatamente 6 vértices compartilhados e 8 faces triangulares.
• Nenhuma face desaparece indevidamente durante uma volta completa.
• As cores permitem distinguir as faces durante a rotação.
• O teste de profundidade continua correto em qualquer ângulo.
• normal_face não contém normais escritas manualmente.

Para responder

1. Quantas coordenadas seriam repetidas se cada uma das oito faces armazenasse seus três vértices separadamente?
2. Por que trocar a ordem de dois índices inverte a normal?
3. Por que GL_CULL_FACE não substitui GL_DEPTH_TEST?
4. Exporte seu octaedro como um arquivo .obj e abra-o com carga_modelos.py. Que ajuste os índices exigiram?

Atividade — Auditoria de um modelo OBJ

Objetivo. Diagnosticar problemas de orientação, triangulação e normais em um modelo carregado de arquivo, relacionando o texto do OBJ ao resultado renderizado.

Use carga_modelos.py e toro.obj. Crie uma cópia chamada toro_auditoria.obj para preservar o modelo original.

Roteiro

Passo 1 — confira o original. Abra toro.obj e confirme 512 vértices e 1.024 triângulos no terminal. Pressione C: visto de fora, o modelo correto continua fechado. Deixe iluminação desligada e restaure o ângulo com 0.

Passo 2 — altere somente a orientação. Na cópia toro_auditoria.obj, escolha uma linha f e troque dois campos inteiros — por exemplo, a//na b//nb c//nc passa a a//na c//nc b//nb. Preserve a associação entre posição e normal de cada canto. Abra explicitamente a cópia:

python carga_modelos.py toro_auditoria.obj

Confira: ative C e gire até encontrar a face alterada. O triângulo pode estar no lado oculto no enquadramento inicial; ausência de defeito nesse ângulo não prova que a orientação está correta. Desligue C e compare. A contagem de vértices e triângulos não muda quando apenas a ordem é invertida.

Passo 3 — altere somente a disponibilidade de normais. Restaure a ordem da face. Remova as linhas vn e converta cada campo v//vn de f em apenas v. Apagar só as linhas vn deixa referências inválidas: nesse caso o carregador deve recusar o arquivo, em vez de adivinhar uma normal.

Confira: abra a cópia novamente e pressione N. O terminal informa que só existem normais calculadas. A geometria e as cores por triângulo continuam iguais. A ausência de mudança visual é esperada, pois a iluminação está desligada. O uso visual dessas normais é assunto da Aula 08.

Passo 4 — restaure e explique. Abra novamente o original e confirme as contagens e as normais disponíveis. Distinga defeito de orientação, referência inválida e ausência legítima de normais; cada um exige uma correção diferente.

Checklist de conclusão

• O modelo original abre com 512 vértices e 1.024 triângulos.
• A face invertida produz um defeito reproduzível com o descarte ativo.
• O modelo sem vn usa as normais calculadas a partir da geometria.
• O arquivo original permanece inalterado.

Para responder

1. Por que desligar o descarte faz uma face invertida reaparecer sem corrigir a malha?
2. Qual informação se perde ao remover vn?
3. Que validação você adicionaria ao carregador para detectar a face invertida antes da renderização?

---

Exercícios (checkpoints)

Questões dissertativas

Q

Explique por que um wireframe de um cubo pode ser visualmente ambíguo e quais informações uma malha de faces acrescenta.

Q

Uma malha é desenhada corretamente sem culling, mas algumas faces somem quando GL_CULL_FACE é ativado. Qual é a causa mais provável e como diagnosticá-la?

Q

Um colega escreveu um carregador de OBJ e algumas faces aparecem ligadas aos vértices errados, às vezes sem mensagem de erro. Que falha na conversão de índices pode explicar o sintoma?

Q

Um modelo carregado de arquivo traz normais (vn). Em que situação vale usar essas normais em vez de recalculá-las pela média das faces vizinhas?

Questões objetivas

Quiz5 questões

1. Qual estrutura evita repetir as coordenadas de um vértice compartilhado por várias faces?

• a)Uma lista de vértices e uma tabela de faces por índices
• b)Uma lista independente de coordenadas para cada face
• c)Somente uma tabela de arestas
• d)Um depth buffer maior
• e)Uma normal diferente para cada pixel

2. Qual mecanismo decide qual fragmento está mais próximo em uma posição da tela?

• a)Descarte de faces traseiras
• b)GL_SMOOTH
• c)Teste de profundidade
• d)Normalização das normais
• e)Triangulação em leque

3. Ao trocar dois vértices de um triângulo, o que acontece?

• a)Sua área dobra
• b)Sua orientação e sua normal se invertem
• c)Ele deixa de ser planar
• d)O depth buffer é desativado
• e)Sua posição é transladada

4. Em um arquivo OBJ, a linha 'f 1 3 2' corresponde a qual tupla de índices em uma lista Python?

• a)(1, 3, 2)
• b)(0, 2, 1)
• c)(2, 4, 3)
• d)(1, 2, 3)
• e)(-1, -3, -2)

5. Um arquivo OBJ traz uma face convexa com cinco vértices. Quantos triângulos a triangulação em leque produz?

• a)Dois
• b)Três
• c)Quatro
• d)Cinco
• e)Seis

---

Referências

Principais (essenciais)

• AZEVEDO, E.; CONCI, A.; LETA, F. R. Computação Gráfica. Rio de Janeiro: Elsevier, 2003–2008. 2 v. (004.92 A994c)
• FOLEY, J. D. et al. Computer Graphics: Principles and Practice. 3. ed. Addison-Wesley, 2013. (004.92 C738)
• HEARN, D.; BAKER, M. P.; CARITHERS, W. R. Computer Graphics with OpenGL. 4. ed. Pearson Prentice Hall, 2011. (004.92 H436co)
• The Khronos Group. OpenGL 2.1 Reference Pages — glNormal. Disponível em: registry.khronos.org/OpenGL-Refpages/gl2.1

Aprofundamento (opcionais)

• COHEN, M.; MANSSOUR, I. H. OpenGL: uma abordagem prática e objetiva. São Paulo: Novatec, 2006. (004.92 C678o)
• HETEM JUNIOR, A. Computação gráfica. Rio de Janeiro: LTC, 2006. (004.92 H589c)
• BURDEA, G.; COIFFET, P. Virtual Reality Technology. 2. ed. Wiley-Interscience, 2003. (004.94 B949v)
• OpenGL Wiki. Face Culling. Disponível em: wikis.khronos.org/opengl/Face_Culling
• OpenGL Wiki. Depth Test. Disponível em: wikis.khronos.org/opengl/Depth_Test
• Wikipedia. Wavefront .obj file. Disponível em: en.wikipedia.org/wiki/Wavefront_.obj_file
• Wikipedia. Polygon mesh. Disponível em: en.wikipedia.org/wiki/Polygon_mesh
